| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Besleyici: | letf: 29pcs; letf: 29 adet; right:29pcs Sağ: 29pcs | Yerleşim başlığı: | 2adet |
|---|---|---|---|
| Nozullar: | 4 tip meme (Juki) | hız: | 3000cph with vision; Görme ile 3000cph; without vision 5000cph görüşsüz 5000 |
| doğruluk: | 0.025mm | PCB boyutu: | 10 * 10mm - 345 * 355mm |
| Montaj hassasiyeti: | ± 0.025mm | Voltaj: | 220V (110V), 50Hz |
| Net ağırlık: | 75kg | Makine Ölçüleri: | L 960mm * G 705mm * Y 335mm |
| Vurgulamak: | 345 * 355mm PCB Alma ve Yerleştirme Makinesi,10 * 10mm PCB Alma ve Yerleştirme Makinesi,345 * 355mm LED Montaj Ekipmanı |
||

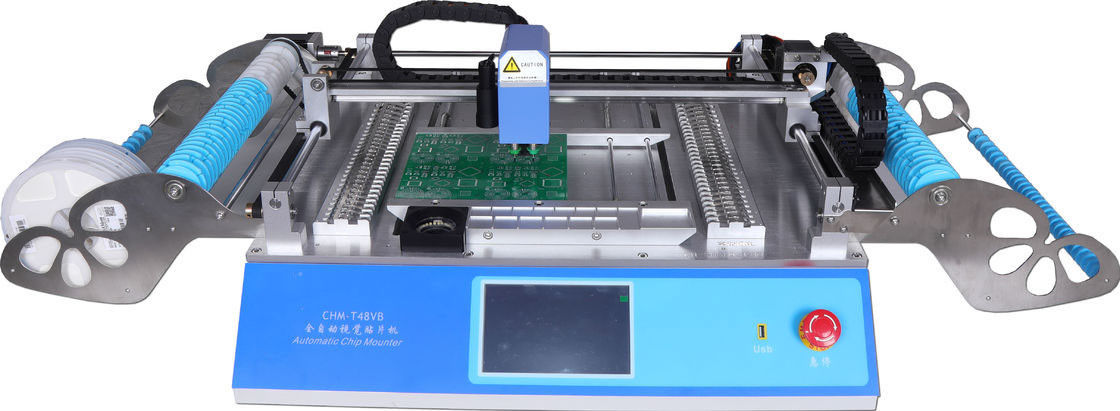

4 Memeli Çift Kameralı Masa Üstü PCB Alma ve Yerleştirme Makinesi
Açıklama:
| PCB alanı | 10mm * 10mm - 355mm * 355mm |
| XY ekseni Hareketi | 420 * 460 mm |
| Z ekseni hareket aralığı | 15 mm |
| Yerleştirme kafaları | 2 adet |
| Besleyiciler |
Sol 29 adet + sağ 29 adet 8mm = 44pcs, 12mm = 8pcs, 16mm = 4pcs, 24mm = 2 adet, Ön IC yığını = 14 adet, kullanıcı tanımlı IC tepsisi |
| Görüş sistemi | Çift kamera (yukarı ve aşağı kameralar) |
| Sürüş | Kapalı döngü kontrol step servo sürücü sistemi, asla adım kaybetmeyin |
| Z ekseni kendi kendine dönüş algılama | Evet, nozulların kırılmasını önle |
| Çekme pimi kendi kendine dönüş | Evet |
| Malzeme algılama yöntemi sızıntısı | Vakum algılama, görme algılama |
| Dokunmatik ekran | 7 ”endüstri dokunmatik ekranı |
| Ana kart | Bağımsız araştırma endüstrisi ana kurulu |
| Sistemi | Gömülü Linux sistemi |
| Montaj hızı | 5000cph (görme kapalı);3000cph (vizyon açık) |
| Montaj hassasiyeti | ± 0,025 mm |
| Bileşenler | 0402-5050, SOP, QFN (bant genişliği: 8MM, 12MM, 16MM, 24MM) |
| Makine boyutu | Uzunluk 960 mm * G 705 mm * Y 335 mm |
| Vakum pompası | -92KPA (2 adet, yerleşik, sessiz tip) |
| Harici hava kaynağı | Gerek yok (makine yerleşik sessiz vakum pompası 2 adet) |
| Harici PC | Gerek yok |
| Voltaj | 220V (110V), 50Hz |
| Net ağırlık | 75kg |
| Brüt ağırlık | 86kg / 116 * 81 * 52cm ---- ahşap ambalaj |
Rekabet avantajı:
1. Kullanışlı yazılım, Makinenin Gömülü Linux Sistemi, çok kararlı endüstri ana kartı, bağımsız çalışma, harici bilgisayara gerek yok, daha kolay ve rahat kullanım.
2. Üst ve alt iki kamera CCD sistemi, özellikle IC için (maksimum 22 * 22 mm) her bir bileşenin konumunu çok hassas bir şekilde düzeltir.
3. Makine, 0402, 0603-QFN'den tüm farklı bileşen türlerini ve ayrıca kesik bant, tüp IC veya toplu IC'yi destekler.Makine çok çeşitli PCB yerleştirebilir.
4. Esnek PCB sıkıştırma fikstürüne sahiptir ve çok uygun özel IC tepsisine, ön toplu IC besleyiciye sahiptir.
5. Vizyon ayrıca makinenin başlangıç noktasını ikinci düzeltebilir, başlangıç noktasının doğru olduğundan emin olun.
6. Mıknatıslı yüksek hassasiyetli Juki Nozullu 2 kafa / 4 kafa, anahtarla sökmeye gerek yoktur, nozullar -180 derece ~ +180 derece açı döndürebilir.Yerleştirme yüksekliği ayarlanabilir.4 seri makina maksimum parça yüksekliği 5 mm ve 5 seri makine maksimum yüksekliği 10 mm'dir.
7. 4 serili makinenin çekme pimi, nozulların kırılmasını önlemek için otomatik olarak geri döner, çekme pimi sıkışmaz.Yamaha pnömatik besleyici otomatik besleme kullanan 5 serisinin makinesi, daha yüksek hız.
8. Z ekseni algılama, yerleştirme başlığı yüksekliği ve açıyı otomatik olarak algılayabilir, herhangi bir kırılmayı önlemek için otomatik olarak başlangıç noktasına geri dönebilir.
9. Kapalı çevrim kontrolü, kodlayıcılı X, Y Ekseni, motor asla adım kaybetmez.
10. İki kameralı PCB kalibrasyonu (makine otomatik olarak 2 nokta bulacaktır), PCB ofsetini değiştirin.Sadece 2 noktayı kalibre edin, kalan bileşenler otomatik düzeltme yapar, kalibrasyon PCB için hızlı ve doğru olabilir, ofseti önemsemeye gerek yoktur, girişi hesaplamaya gerek yoktur.
11. Vakum algılama ile birlikte gelir, eğer bir bileşen eğri emerse, onu otomatik olarak besleme bölgesine atar ve ardından yeniden monte etmek için yenisini alır.
12. Görsel algılama ile birlikte gelir, kamera bileşen açısını otomatik olarak düzeltir ve doğru yerde PCB kartına yerleştirir.Kafalar bileşenleri toplamazsa, kamera onu algılar ve tekrar almak için geri döner, 3 kez toplamaz, makine alarm verir ve durur.
13. Malzeme eksikliği varsa otomatik algılama, ardından alarm;Malzemeyi tedarik ettikten sonra çalışmaya devam edin, yeniden başlatmaya gerek yoktur.
14. Herhangi bir sayıda PCB grubunu destekleyin.
15. PCB dosyası yoksa veya yazılım yükleme iş dosyasını kullanmıyorsanız, programlamak için yeni bir dosya oluşturabilirsiniz.
16. Hızlı ve rahat bir şekilde dönüştürme aracı (PC sürümü) ile birlikte gelir, bilgisayarda çalışma dosyasını düzenler ve çalışma dosyasını USB portu ile makineye yükler.
17. Tek adımı destekleyin.
