| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Maksimum yonga Hızı: | 12000Pcs / saat | Sıkıştırılmış hava: | 0.5-0.6MPa |
|---|---|---|---|
| Konumlandırma doğruluğu: | 0.01mm | besleyiciler: | 60 (36'dan önce 24'ten önce) |
| ağırlık: | 450kg | renk: | Beyaz |
| boyutlar: | 1395 * 1180 * 1376 mm | Açık kapak alarmı: | Yavaşla veya yavaşla |
| Ray ayar modu: | Manuel + otomatik | MAX PCB Alanı: | 600 * 430mm |
| Meme tampon aralığı: | 5mm | tepsileri: | 12 grubu destekleyin |
| Vurgulamak: | 1395 * 1180 * 1376mm PCB Montaj Makinesi,5mm PCB Montaj Makinesi,5mm PCB Bileşen Montaj Makinesi |
||

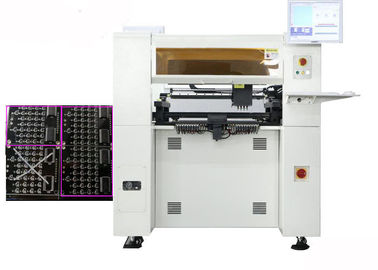

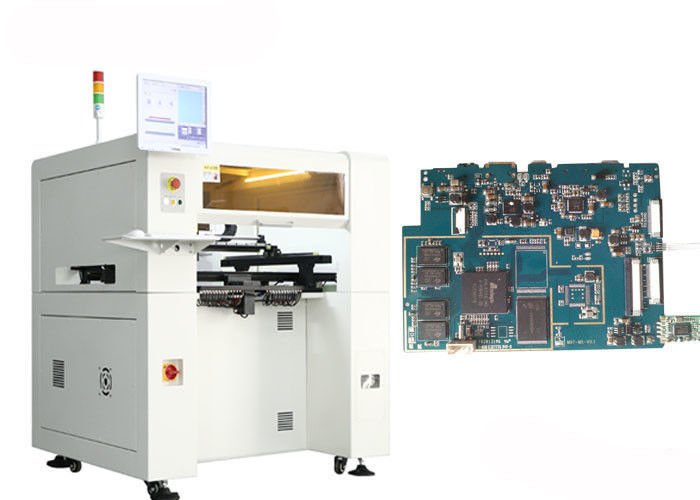

1395 * 1180 * 1376mm Servo Motor 60 Besleyiciler PCB Montaj Makinesi
Şartname:
|
Besleyiciler |
60 (24'ten önce 36'dan sonra) |
Tepsiler |
12 grubu destekleyin |
||
|
Yerleştirme başlığı |
6 (nozulu değiştirmeden) |
Ortalama güç |
600 W |
||
|
Konumlandırma doğruluğu |
0,01 mm |
Nozul tampon aralığı |
5 mm |
||
|
Güç |
220V, 50Hz |
Sıkıştırılmış hava |
0.5-0.6Mpa |
||
|
Motor sürmek |
Matsushita servo motor |
Maksimum PCB alanı |
600 * 430 mm |
||
|
XY Max hareket aralığı |
700 * 619 mm |
||||
|
Z Ekseni hareket aralığı |
20 mm |
||||
|
Bant Besleyici |
8,12,16,24 32mm Feida, şok Feida XY İletim: İthal TBI yüksek hassasiyetli vidalı mil + ithal TBI ağır hizmet tipi doğrusal kılavuz. |
||||
|
Maksimum çip hızı |
12000 Adet / saat |
||||
|
Yönetim kurulu yolunda |
Soldan sağa üç aşamalı panoya otomatik bağlantı (panoya, pano bekleme panosuna) otomatik PCB transfer konumlandırma |
||||
|
XYZ Tahrik rayı |
TBI yüksek hassasiyetli ağır doğrusal kılavuz |
||||
|
Hareket sürücü sistemi |
Panasonic yüksek hızlı DSP odaklı |
||||
|
Nozul vakum kaynağı |
Vakum kesicili yüksek hızlı vakum üreteci |
||||
|
İşletim sistemi |
Windows işletim sistemine dayalı olarak, Kay Yang teknoloji şirketi bağımsız olarak otomatik yerleştirme makinesi işletim sistemini geliştirdi. |
||||
|
Bileşen açısı |
0-360 ° Hareket halinde herhangi bir açı, senkron dönüş |
||||
|
X / Y Çalışma Modu |
Akıllı eğri hızlanma ve yavaşlama doğrusal bağlantı |
||||
|
Yönetim kurulu yolunda |
Soldan sağa tek aşamalı otomatik bağlantı, otomatik PCB transfer konumlandırma. |
||||
|
Görsel ekran |
2 Endüstriyel kontrol ekran oranı 4: 3 1024x760 çözünürlük |
||||
|
Programlama |
eşler arası programlama, görsel programlama, PCB dosyası koordinat içe aktarma |
||||
|
Kamera sayısını belirleyin |
a İşaret tanıma kamerası, altı eşzamanlı yüksek hız tanıma kamerası, 5 milyon piksel yüksek hassasiyetli tanıma kamerası. |
||||
|
Ray ayar modu |
Manuel + otomatik |
||||
|
Açık kapak alarmı |
Yavaşla ya da yavaşla |
||||
|
Yerleşim optimizasyonu |
program, sıfırlamayı beklemeden üretime devam etmek için tamamlanan yerleşimi otomatik olarak optimize eder. |
||||
|
Montaj modu |
Manuel yarı otomatik tam otomatik |
||||
|
İşlem penceresi |
Operasyon öncesi ve sonrası çift ekran daha kullanıcı dostu tasarım. |
||||
|
Otomatik bağlantı |
Ön ve arka bant sinyal ekipmanına otomatik olarak bağlanır. |
||||
|
Kısayol düğmesi |
Alarmı temizlemek için çevrimdışı sıfırlama otomatik işlemi. |
||||
|
Uygulanabilir Montaj Aralığı |
45 * 45 mm aralığında 0,3 mm'den büyük pin aralıklı 0402, 0603, 0805, 1206, LED lamba boncuk, diyot, triyot, SOT, QFP, BGA için uygundur. |
||||
|
Ağırlık |
450 Kg |
Boyutlar |
1395 * 1180 * 1376 mm |
||
Özellikleri:
Yüksek hassasiyetli ekipman, makine sekiz kamera, bir Mark, yüksek hassasiyetli bir kamera, altı yüksek hızlı tanıma kamerası ile donatılmıştır, 0402-5050 RCA, iki transistör, SOP, QFP-256 yonga, BGA ve diğer boyutlar 45mm * Yerleşim içindeki bileşenlerin 45mm boyutlarını tanıma.
İthal edilmiş yüksek hassasiyetli taşlama vidası + ithal ağır doğrusal kılavuz, hızlı konumlandırma, düşük gürültü, yüksek hassasiyet kullanarak XY sürücü.
Japonya Matsushita servo motor ve sürücü, TBI hassas lineer kılavuz, Japonya vakum üreteci, JUKI yüksek hassasiyetli nozul, otomatik besleme entegre sistemi yüksek konfigürasyonlu PC endüstriyel bilgisayar kullanarak stabilite, makinenin uzun süreli stabilite çalışmasını etkili bir şekilde korur.
Soldan sağa üç aşamalı iletim (ilk bölüm panoyu beklemekten sorumludur, ikinci bölüm panele yapıştırılmasından sorumludur. Makinenin dışında yeniden akışa) geçiş panosu süresini etkin bir şekilde korur, daha yüksek verimlilik .
