| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Besleyici: | 29pcs feeders(8mm 22; 12mm 4; 16mm 2; 24mm 1) ; 29 adet besleyici (8mm 22; 12mm 4; 16mm 2; | baş: | 2 kafa (juki nozullu 4 adet) |
|---|---|---|---|
| hız: | 6000cph | PCB sıkıştırma alanı: | 10 x 10 mm ~ 380 * 415mm |
| Destek bileşenleri: | LED, 0402-5050, SOP, QFN vb. | Destek çalışma dosyası: | CSV dosyası |
| Konumlandırma yolu: | Lazer konumlandırma / meme konumlandırma | Net ağırlık: | 65KG |
| Z Ekseni hareket aralığı: | 15mm | XY Ekseni hareketi: | 420 * 460mm |
| Vurgulamak: | 6000cph PCB Montaj Makinesi,6000cph PCB Alma ve Yerleştirme Makinesi,65kg PCB Alma ve Yerleştirme Makinesi |
||

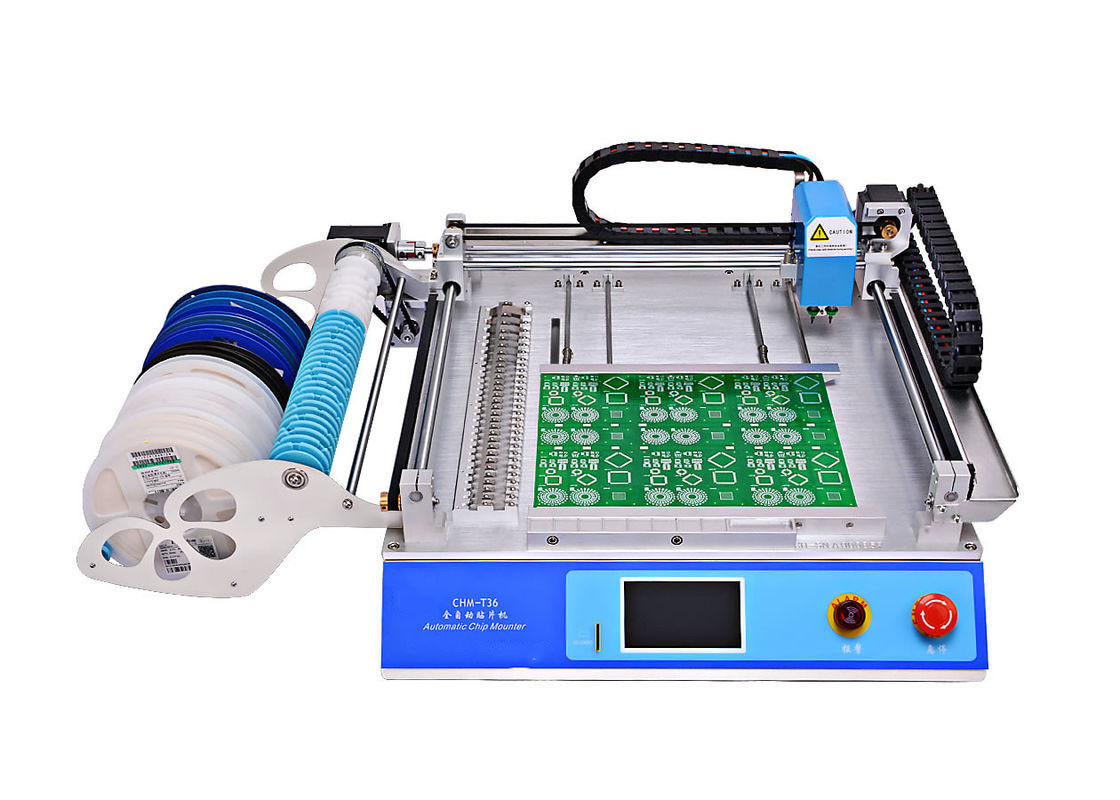

2 Kafa 29 Besleyici Masaüstü PCB Alma ve Yerleştirme Makinesi
Açıklama:
PCB Alma ve Yerleştirme Makinesi, özellikle araştırma laboratuvarları ve küçük ve orta ölçekli üretim işletmeleri için geliştirilmiş, ancak ciddi hobiler için de uygun olacak, temel bir masaüstü otomatik alma ve yerleştirme makinesidir.Bu otomatik alma ve yerleştirme makineleri, küçük seri üretim, laboratuvar araştırma ve geliştirme, ürün numune denemeleri, LED SMT işleme ve diğer benzer işlemler için uygundur.
Özellikler:
| PCB alanı | 10mm * 10mm - 380mm * 415mm |
| XY Eksen hareketi | 420 * 460 mm |
| Z Ekseni hareket aralığı | 15 mm |
| Nozul miktarı | 2 ADET |
| Fedders | 37 Besleyici (8MM = 22 besleyici, 12MM = 4 besleyici, 16MM = 2 besleyici, 24MM = 1 besleyici, av IC tepsisi = 8 besleyici) |
| Hız | 6000cph (en yüksek 7200cph) |
| Hassas | ± 0,025 mm |
| Boyut | 0402-5050, SOP, QFN (genişlik: 8MM, 12MM, 16MM) |
| Boyut | Uzunluk 960 mm * G 705 mm * Y 335 mm |
| vakumlu hava pompası | -92KPA (dahili) sessiz tip pompa, harici hava pompasına gerek yok |
| Destek çalışma dosyası | CSV dosyası |
| Voltaj | 220V veya (110V), 50 / 60Hz |
| Güç | 200 W |
| Net ağırlık | 65kg |
| Ses | 0.41 m³ |
Avantajlar:
1) Lazer konumlandırıcı, çevrimiçi programlama için kolay.
2) Kendi vakum testi, eğer bir bileşen çarpık emerse, biriktirme alanına fırlatır, sonra yeniden toplayıp tekrar yerleştirin.
3) İkili alma ve yerleştirme kafası tasarımı, çıktıyı artırmaya, 2 adet juki nozuluna, hızlı ve kolay bir şekilde değiştirmeye yardımcı olur.
4) Çift yerleşik sessiz tip pompa (maliyet ve yer tasarrufu, ek pompa hazırlamaya gerek yok)
5) Standart 8G SD kart, CSV çalışma dosyasının toplu depolanması
6) Tam dokunmatik ekran arayüzü girişi / çıkışı, kolay kullanım
7) Entegre Otomatik Besleyiciler Otomatik Naylon Makara Tekerleği
8) tek adımlı, kolay çalışmayı destekler.
10) 0402,0603,0805 ... 5050 SO-8 ... SO-16, SOT-23, SOT-89, TO-252 paketlerini monte edebilir.
11) Görüş sistemi yok, 28 ve 36 modeli lazer konumlandırmalı.CHMT48V vizyonlu.
12) Yerleşik yazılım işletim sistemi, Çevrimiçi programlamayı destekleyin: PCB Devre şemanız yoksa, lazer konumlandırıcının yardımıyla kolayca çevrimiçi programlama yapabilirsiniz.Ayrı bir bilgisayara bağlamanıza gerek yok.
13) Kolay programlama, yalnızca 5 dakika sürer: PCB devre koordinat dosyasını çıkarmak için Protel aracını kullanın ve dosya formatını dönüştürmek için size sağladığımız format dönüştürme aracını kullanın ve ardından SD karta kopyalayın, makineye takın, ardından dosyayı doğrudan kullanabilirsiniz.
14) Ambalajın standardizasyonu güvenli nakliye sağlar.
15) Küçük ve hafif: basit kurulum, rahat ulaşım.
16) Çalışma gücü maksimum 200w'den fazla değil, 80w'nin altında güç beklemede.
Uygulama endüstrisi:
Ev aletleri endüstrisi, Otomobil elektroniği endüstrisi, Güç endüstrisi, LED endüstrisi, güvenlik, aletler ve sayaç endüstrisi, iletişim endüstrisi, akıllı kontrol endüstrisi, Nesnelerin İnterneti (IOT) endüstrisi ve askeri endüstrisi vb.
CHMT36 için Standart Aksesuarlar:
1) SMT Masaüstü Alma ve Yerleştirme Makinesi CHMT36 * 1
2) Juki Nozulu * 4 (503, 504, 505, 506).
3) SD Kartı * 1
4) SD Kart okuyucu * 1
5) Çekme pimleri: 2
6) Çekme pimi için bobin: 1
7) Altıgen anahtar: 6
8) Cımbız: 1
9) Fırça: 1
10) İngilizce kullanım kılavuzu: 1

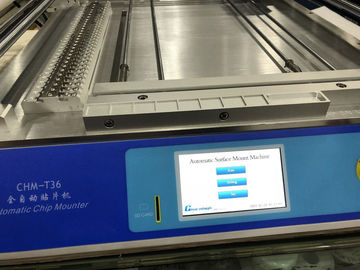

DETAY RESİMLERİ:
