| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| XYZ Ekseni hareketi: | 600 mm (X) * 630 mm (E) * 20mm (H) | PCB Maksimum Boyutu: | 400mm (L) x 270mm (W) |
|---|---|---|---|
| Destek bileşenleri: | 0402 ~ 5050, SOP, QFN, BGA vb. | hız: | Without vision:8000cph; Görme olmadan: 8000cph; With Vision:5500cph Vizyon i |
| Görme algılama: | Çift kamera (yukarı ve aşağı) maksimum IC boyutunu destekler: 22 * 22mm | İşletim sistemi: | Gömülü Linux Sistemi |
| Vurgulamak: | 150Kg SMD Montaj Makinesi,150Kg SMD Montaj Makinesi,400 * 270mm SMD Montaj Makinesi |
||

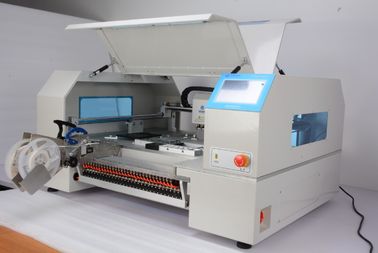

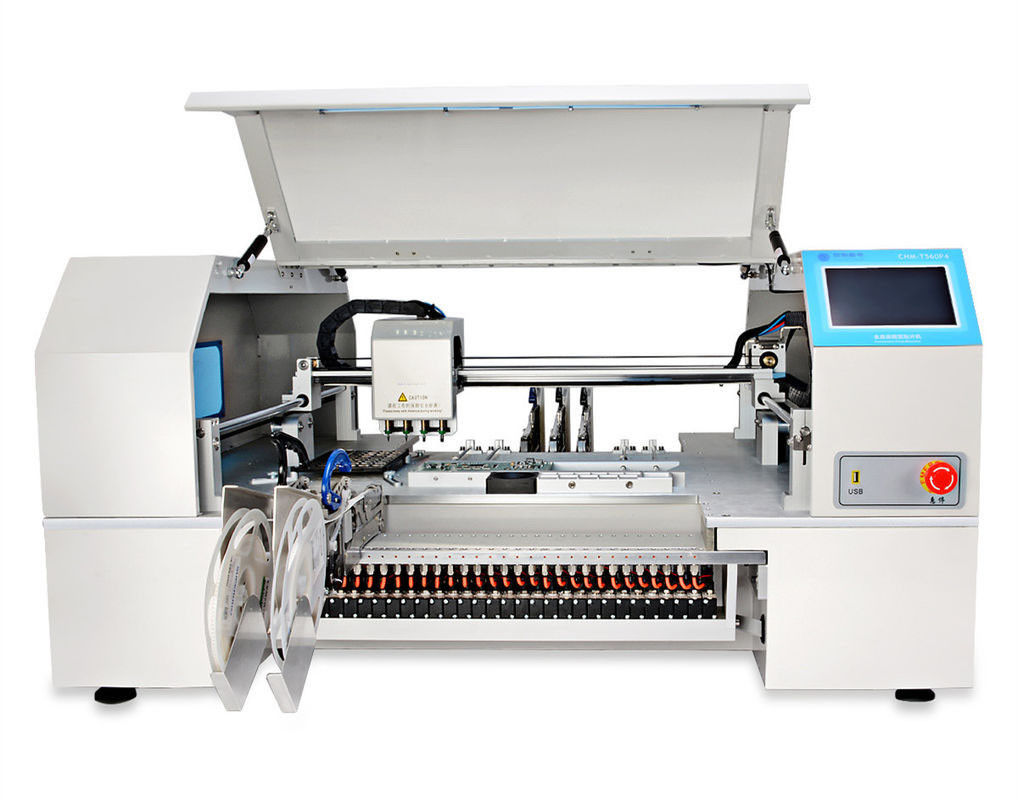

Tezgahüstü 60 Besleyiciler 4 Kafalı SMD Montaj Makinesi
Açıklama:
Teknik parametreler
| Parametreler | |
| XYZ Eksen hareketi | 600mm (X) × 630mm (Y) × 20mm (Z) |
| PCB maksimum boyutu | 400 mm (Uzunluk) × 270 mm (Genişlik) |
| Destek bileşenleri | 0201-0402-5050, SOP, QFN, BGA vb. |
| Montaj hızı |
|
| Hassas | ± 0,025 mm |
| Yerleştirme başlığı | 4 kafa |
| Besleme sistemi |
Maksimum 30 adet 8mm Pnömatik besleyici desteği (diğer seçenekler: 12,16,24 mm, titreşim besleyici)
|
| Görme algılama | Çift kamera (yukarı ve aşağı) maksimum IC boyutunu destekler: 22 * 22mm |
| Motor kontrolü |
|
| Bileşenler kaçak tespiti | Vakum ve görsel algılama |
| Ana kart | Yüksek güvenilirliğe sahip endüstri anakartı |
| Dokunmatik ekran | 7 inç endüstri ekranı, harici fare kontrolü desteklenir |
| İşletim sistemi | Gömülü Linux sistemi |
| Harici hava kaynağı | 0,5 MPa |
| Güç kaynağı | AC220V 50Hz / AC110V 60Hz |
| Demension | 1180mm (U) × 870mm (G) × 600mm (Y) |
| Uyumlu yazılım | Altium tasarımcısı, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… vb. |
| Net ağırlık | 150 Kg |
Rekabet avantajı:
1. Kullanışlı yazılım, Makinenin Gömülü Linux Sistemi, endüstri sistemi, daha profesyonel ve istikrarlı, bağımsız çalışma, harici bilgisayara gerek yok, daha kolay ve rahat kullanım.
2. Endüstri tam dokunmatik ekran işlemi, harici ekrana gerek yok, oda kaydedildi, daha rahat kullanım, USB fare de destekleniyor.
3. Üst ve alt iki kamera CCD sistemi, özellikle IC için her bileşenin konumunu çok hassas bir şekilde düzeltir.
4. Esnek PCB sıkma fikstürüne sahiptir ve kullanışlı ve hızlı, kullanıcı tanımlı IC tepsisine sahiptir.
5. Vizyon ayrıca makinenin başlangıç noktasını ikinci düzeltebilir, başlangıç noktasının doğru olduğundan emin olun.
6. İki nozul yerleştirme kafaları, mıknatıslı yüksek hassasiyetli Juki Nozulları ile anahtarla sökmeye gerek yoktur.2 nozul keyfi dönüş açısı -180 derece ~ +180 derece.Yerleştirme yüksekliği ayarlanabilir.
7. Nozulların kırılmasını önlemek için pimi otomatik olarak geri çekin, pimin sıkışmaması, büyük ilerleme.
8. Z ekseni algılama, yerleştirme başlığı, nozüllerin kırılmasını önlemek için otomatik olarak başlangıç noktasına geri dönebilir.
9. Kapalı döngü kontrolü, enkoderli X, Y Ekseni, adımları asla kaybetmeyin.
7. PCB, iki bileşen konumunu kalibre ederek - birinci ve son bileşen, PCB ofsetini değiştirin.
8. Kalibrasyon, PCB için hızlı ve doğru bir şekilde yapılabilir, ofseti önemsemeye gerek yoktur, girdiyi hesaplamaya gerek yoktur.
9. Otomatik besleme ile vakum testi gelir;bir bileşen eğri emerse, onu otomatik olarak besleme bölgesine atar ve ardından yeniden monte etmek için yeni bir bileşen alır.
10. Malzeme eksikliği varsa otomatik algılama, makine alarm verecek ve duracaktır;Malzemeyi tedarik ettikten sonra çalışmaya devam edin, yeniden başlatmaya gerek yoktur.
11. Herhangi bir sayıda PCB grubunu destekleyin.
12. PCB dosyası yoksa veya çalışma dosyanız yoksa, doğrudan makinede programlamak için yeni bir dosya oluşturabilirsiniz.
13. Tek adımı destekleyin.
Neden seni seçtin?
1. Profesyonel tasarım ve oda tasarrufu.
2. Kullanıcı dostu operasyon, profesyonel SMT mühendisine, giriş seviyesi cihaza gerek yok
3. Bir makine - Entegre çalışma, ekstra pompa veya PC veya herhangi bir destek tesisine gerek yok
4. Yüksek doğruluk ve güvenilirlik, manuel işin kusurunu oluşturur
5. Uygun maliyetli, profesyonel bir otomatik SMT üretim hattına sahip olmak için maliyeti azaltın
6. Kapıdan kapıya servis ile uluslararası ekspres, 3-5 iş günü teslimat
7. Herhangi bir patent ve tasarım iflasından kaçınmak için laboratuvar araştırma ve geliştirme, numuneler için özel.
8. Bir makine 5 lehim personeline eşit, kolay yönetilebilir ve maliyet tasarrufu sağlar.Küçük seri üretim için uygundur.
9. Charmhigh Fabrika tedariğidir, tüm makine parçalarımız araştırılır ve kendimiz üretilir.Servis sonrası yedek parçalar asla durmaz.
10. Charmhigh, 2009'dan beri SMT Alma ve Yerleştirme makinesinin profesyonel bir üreticisidir. Tüm yazılımlar kendimiz tarafından araştırılmaktadır.
