| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Şart: | Yeni | Garanti Sonrası Servis: | Video teknik desteği, Çevrimiçi destek |
|---|---|---|---|
| Garanti: | 1 YIL, 18 ay | ad: | pcb montaj alma ve yerleştirme makinesi |
| Uygulanabilir bileşenler: | 0402, 0603, 0805, 1206, diyot, triyot, BGA SOT, vb. | Montaj hızı: | 5000CPH |
| MAX PCB Alanı: | 480x300mm | Besleyici Kapasitesi: | 46 |
| kullanım: | Devre Kartı Montajı / LED Işık Üretimi | Besleyici Tipi: | 8/12/16/24 / 32mm besleyiciler, titreşim besleyici, tüp çipi |
| Meme miktarı: | 4 | Nakliye terimi: | EXW / CIF |
| Vurgulamak: | 5000CPH SMD Alma ve Yerleştirme Makinesi,480x300mm SMD Montaj Makinesi,5000CPH SMD Montaj Makinesi |
||

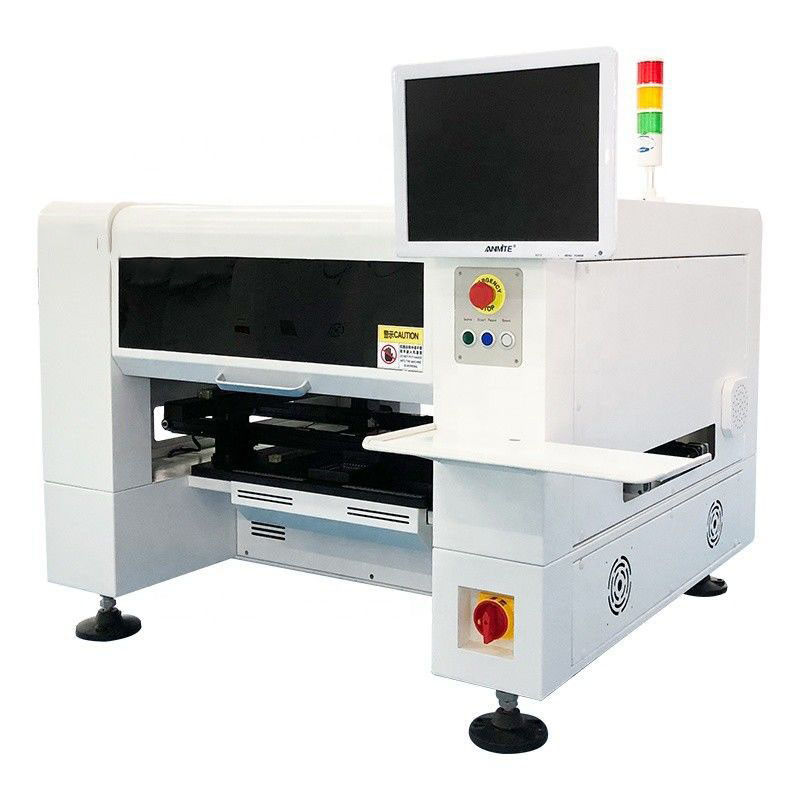

Tam Otomasyon 5000CPH Masaüstü SMD Montaj Makinesi
1. Yüksek Hassasiyet: 6 adet kamera ile donatılmıştır: 1 adet Mark tanıma kamerası, 1 adet 500 milyon piksel yüksek hassasiyetli tanıma kamerası ve 4 adet senkron yüksek hızlı tanıma kamerası, 0402-5050 bileşenlerini, LED boncukları, diyotları etkin bir şekilde monte edebilir, transistörler, SOP, 40mm * 40mm aralıklı pin aralığı ≥0.3mm çip QFP, BGA vb.
2. Hızlı Hız: maks.montaj hızı: 7000CPH, ortalama montaj hızı: 5000CPH.
3. Tam Otomasyon: Ray kılavuzu ile, sıralı çalışmayı sağlamak için diğer makinelere bağlanabilir, böylece işçilik maliyetlerini büyük ölçüde azaltır, işi tamamlamak için yalnızca bir kişiye ihtiyaç duyar.
4. Güçlü Kararlılık: Panasonic Servo Motor ve Sürücü, TBI yüksek hassasiyetli taşlama vidalı mil + ağır hizmet tipi doğrusal kılavuz, Japonya Vakum üreteci, JUKI yüksek hassasiyetli nozullar, otomatik besleme entegre sistemi ve yüksek konfigürasyonlu IPC - Yüksek hassasiyet, güçlü stabilite, 24 saat sabit montaj sözü verir.
|
Besleyici No. |
46 |
Ürün ağırlığı |
350KGS |
|
Montaj Başlıkları |
4 (Nozulu değiştirmeye gerek yok) |
XYZ Sürücü Kılavuz Rayı |
TBI Yüksek hassasiyetli ağır hizmet tipi düz hat kılavuz rayı |
|
Ortalama güç |
600 W |
||
|
Konumlandırma doğruluğu |
0,01 mm |
Hareket Tahrik Sistemi |
Panasonic Yüksek hızlı DPS sürücüsü |
|
Nozul Tamponlama Aralığı |
5.0 mm |
İşletim sistemi |
Windows XP, Win7 işletim sistemini destekleyin |
|
Güç kaynağı |
220V, 50Hz |
Bileşen Açısı |
0 ~ 360 °, hareket halinde senkronize dönüş |
|
Sıkıştırılmış hava |
0.5-06Mpa |
X / Y Çalışma Modu |
Akıllı eğri hızlanma ve yavaşlama doğrusal bağlantısı |
|
Sürüş Motoru |
Panasonic servo motor |
||
|
Montaj optimizasyonu |
Otomatik optimizasyonu programlayın, montaj tamamlandıktan sonra üretime devam edin, sıfırlama için beklemeye gerek yok |
Yerleştirme Modu |
Manuel, yarı otomatik, tam otomatik |
|
Kullanışlı Düğme |
Çevrimdışı, sıfırlama, otomatik çalışma, alarmı temizleme |
||
|
Nozul Vakum Kaynağı |
Vakum hasarlı yüksek hızlı açma-kapama vakum üreteci |
Kapağı açtığınızda alarm |
Hızın düşürülmesi veya durulması |
|
Maks. Alan sayısıPCB Alanı |
480x300 mm |
Otomatik bağlantı |
Sinyal ekipmanını her iki uca otomatik olarak bağlayabilir |
|
XY Maks.Hareket Aralığı |
556x680 mm |
Ray Kılavuzu Ayarlama Yöntemi |
Manuel + Otomatik |
|
Z Ekseni Maks.Hareket Aralığı |
20 mm |
Görsel ekran |
15 "endüstriyel kontrol ekran oranı 4: 3, çözünürlük 1024x768 |
|
Bant Tipi Besleyici |
8/12/16/24 / 32mm besleyiciler, çubuk besleyici |
Programlama Modu |
Noktadan noktaya programlama, görsel programlama, PCB dosyası koordinat girişi vb. |
|
Maks. Alan sayısıMontaj Hızı |
7000CPH |
||
|
Ortalama Montaj Hızı |
5000CPH (Görsel) |
Tanıma Kamerası No. |
1x Mark kamera, 4x yüksek hızlı kamera, 1x 500 milyon piksel yüksek hassasiyetli kamera |
|
Boyutlar |
1180x1080x880 mm |
||
|
Uygulanabilir Montaj Aralığı: 0402, 0603, 0805, 1206, LED boncuklar, diyotlar, transistörler, SOT, 40mm * 40mm aralık pimi aralığı ≥0.3mm QFP, BGA vb. İçin uygundur. |
|||
