| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Şart: | Yeni | Garanti Sonrası Servis: | Video teknik desteği |
|---|---|---|---|
| Yerel Hizmet Konumu: | Yok | Showroom Bölgesi: | Yok |
| Garanti: | 1 yıl | Ürün adı: | Yer Makinesi \ LED Mounter \ LED Montaj Makinesi |
| Maksimum montaj hızı: | 11000Pcs / saat | Besleyici sayısı: | 64 |
| Yerleştirme / montaj başlığı sayısı: | 6 | Malzeme tepsisi sayısı: | 6 |
| Ortalama güç: | 500W | Konum hassasiyeti: | 0.01mm |
| Vakum nozulunun tamponlama aralığı: | 4.5mm | Güç kaynağı: | 220V 50Hz |
| Hava Sıkıştırma: | 0.5-0.6MPa | ||
| Vurgulamak: | 500W SMD Montaj Makinesi,4.5mm SMD Montaj Makinesi,500W SMD Montaj Makinesi |
||

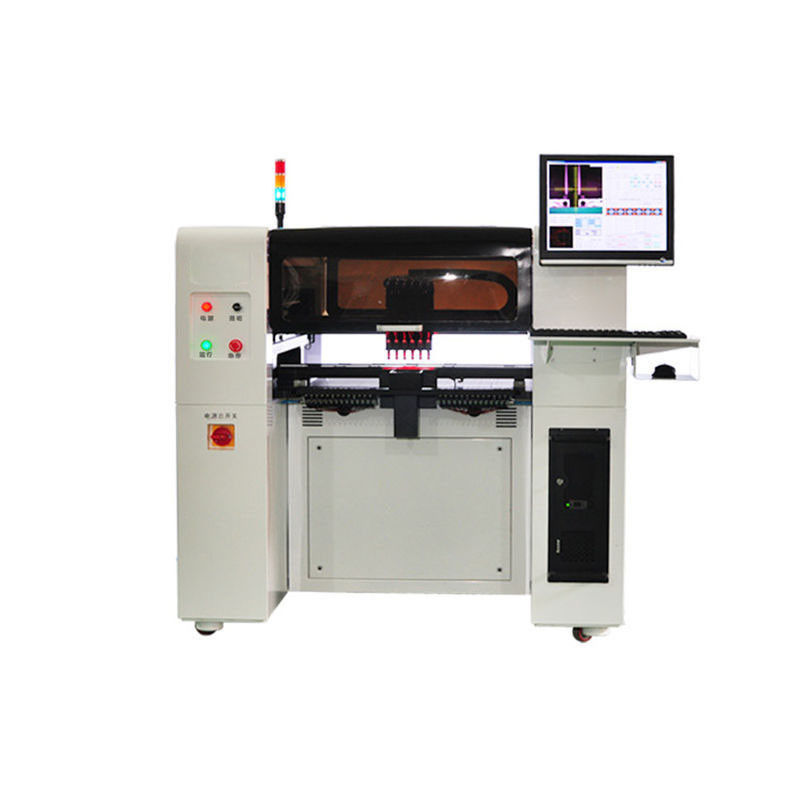

6 Kafalı 64 Besleyicili Yüksek Hızlı SMD Montaj Makinesi
Uygulama
SMD yerleştirme makinesi, kare PCB kartı, yuvarlak PCB kartı, alüminyum substrat ve şerit ışıklar üzerine montaj tekniğini uygulayabilir.Bitmiş ürünler direnç-kondansatör, cam silindir paket diyot, triyot, TQFP paketi, QFN paketi, QFP paketi, BGA paketi, lamba direği vb. Üretiminde kullanılabilir.
teknik parametreler
| Maksimum montaj hızı: | 11000 Adet / saat |
| Pratik ortalama montaj hızı: | 8600 Adet / saat |
| Besleyici sayısı: | 64 |
| Yerleştirme / montaj kafası sayısı: | 6 |
| Malzeme tepsisi sayısı: | 6 |
| Ortalama güç: | 500 W |
| Konum hassasiyeti: | 0,01 mm |
| Vakum nozulunun tamponlama aralığı: | 4,5 mm |
| Güç kaynağı: | 220V, 50Hz |
| Hava sıkıştırması: | 0.5-0.6Mpa |
| Ağırlık: | 580kg |
| Boyut: | 1316 * 1360 * 1340 mm |
| Maksimum devre kartı alanı: | 510 × 450 mm |
| Z ekseninin maksimum hareket aralığı: | 20 mm |
Yapılandırma
Bilgisayar kontrol sistemi
SMD yerleştirme makinesi genellikle bilgisayar monitörü ve fare ile donatılmıştır.XP ve Windows 7'yi destekler. İnsancıllaştırılmış işletim sistemi sayesinde görsel programlama ve PCB dosya içe aktarımı sağlar.
Otomatik PCB yükleyici
SMD yerleştirme makinesi, otomatik kart yükleme, hedefleme ve yerleştirme ve montajını gerçekleştirmek için baskı bitmiş PCB kartını doğrudan yola koyabilir.Çoklu besleyicileri destekler: maksimum 64 besleyici.Standart IC tepsisinin, tüp besleyicinin, çubuk besleyicinin boyutu ayarlanabilir.
Altı kamera setiyle eşzamanlı tanımlama
SMD yerleştirme makinesi 8 kamera ile donatılmıştır: bir MARK, bir yüksek hassasiyetli kamera ve 6 yüksek hızlı kamera.Montajın hızını ve hassasiyetini sağlamak için 6 kafalı senkron tanımlama gerçekleştirebilir.Standart konfigürasyon 16 JUKI yüksek hassasiyetli emme memesidir.
Servo sistemi

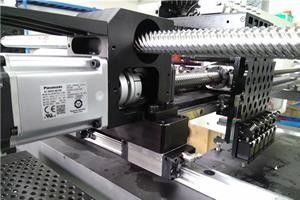

SMD yerleştirme makinesi, Japonya Panasonic'ten ithal edilen servo sistemi ile 24 saat stabil montaj sağlamak için yüksek hassasiyet ve stabilite ile donatılmıştır.
Zincir
İthal makinelerle aynı tipte yüksek basınca dayanıklı ve aşınmaya dayanıklı çekme zincirini benimser.Çekme zinciri binlerce kez dayanıklı baskı taşıyabilir.
Izlemek
BGA yongalarının doğruluk oranını sağlamak için düşük gürültü ve yüksek hassasiyete sahip TBI Tayvan'dan yüksek hassasiyetli parça kullanır.
Konveyör
Bu SMD yerleştirme makinesi, PCB kartını manuel asistan olmadan SMD yeniden akış lehimleme makinesine taşıyabilen konveyöre otomatik olarak bağlanabilir ve böylece işçilik maliyetinden tasarruf sağlar.
Yapılandırma parametreleri
Tahrik motoru: Panasonic, Japonya'dan servo motor
Tanımlama modu: altı kamera ile eşzamanlı tanımlama
Emme memesinin vakum kaynağı: vakumlu kesme fonksiyonlu vakum jeneratörü
Bant besleyici: 8mm, 12mm, 16mm, 24mm ve silindir ambalaj talaşlarının montajını yapabilen BESLEYİCİ (STICK)
XYZ sürücü izi: TBI yüksek hassasiyetli ağır yük doğrusal yolu
Hareket sürücü sistemi: Panasonic yüksek hızlı DSP sürücüsü
İşletim sistemi: Windows: Windows XP, win7'yi destekler
Bileşenlerin açısı: 0-360 ° arasında herhangi bir açı;hareket sırasında senkron dönüş
X / Y çalışma modu: çalışan ve hızlanma ve yavaşlama düz çalışma eğrileri bağlantısı
Referans MARK'ın konumlandırılması: referans MARK serbestçe ayarlanabilir
Arıza uyarısı: malzeme kıtlığı için endişe verici
Kart yükleme modu: soldan sağa tek aşamalı otomatik bağlantı;otomatik PCB aktarım konumu;manuel kart yükleme
Görsel ekran: 17 inç endüstriyel kontrol monitörü;ölçek: 4: 3;çözünürlük: 1280x1024
Programlama modu: noktadan noktaya öğretim programlaması, görsel programlama ve PCB dosyasının koordinat içe aktarımı vb.
Tanımlama kamerası sayısı: bir MARK, 6 yüksek hızlı kamera ve bir yüksek hassasiyetli kamera.
Özellikleri
SMT yerleştirme makinesi aşağıdaki özelliklere sahiptir:
1. Bu makinenin en önemli özelliği çip montajı için profesyonel 5 mega piksel kameradır;% 98'in üzerinde bir başarı oranı ile 40 * 40mm'lik bir alanda kurşun aralığı 0,3 mm'den fazla ve merkez mesafesi 0,5 mm'den fazla olan talaşların etkili montajını gerçekleştirebilir.
2. SMT yerleştirme makinesi, 6 başlı eşzamanlı tanımlama gerçekleştirebilen ek 6 yüksek hızlı kamera ile donatılmıştır.Bu, orijinal temelde iki katına çıkan montaj verimliliğini büyük ölçüde artırabilir.
3. Ayrıca aşağıdaki iki işlevi vardır: referans işaretleri otomatik tarama ve kart otomatik yükleme.Bu işlevler, PCB kartı değişimi sırasında montaj hassasiyetini daha da artırabilir ve işlemi basitleştirebilir.Tam bir SMT üretim hattı oluşturmak için diğer ekipman setlerine de bağlanabilir.
4. Bu SMT yerleştirme makinesi, PCB kartını manuel yardımcı olmadan SMT yeniden akış lehimleme makinesine taşıyabilen konveyöre otomatik olarak bağlanabilir, böylece işçilik maliyetinden tasarruf sağlar.
