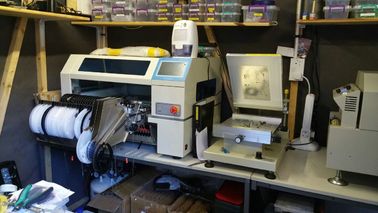

Yüksek Hassasiyetli 4 Yerleşim Tezgah Üstü SMT Hattı Makinesi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	CE , ISO

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ünite
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat ambalaj
Teslim süresi:	15-20 gün
Ödeme koşulları:	L / C, T / T, Western Union, Paypal
Yetenek temini:	100pcs aylık

Şimdi başvurun

Detaylı ürün tanımı

SMT PNP Makinesi:	CHMT530P4 Otomatik besleyici + Görüş Sistemi	PCB boyutu:	450mm (L) x 330mm (W)
Lehim Yazıcı boyutu:	300 * 400mm	Yeniden Akış Fırını:	T962C 2500w
Lehim Alanı:	400 * 620 mm	CHMT530P4:	Yamaha pnömatik besleyici 8mm, 12mm, 16mm, 24mm, titreşim besleyici ile çalışın
Vurgulamak:	2500w SMT Hattı Makinesi , 2500w SMT Montaj Hattı , 400 * 620mm SMT Hattı Makinesi

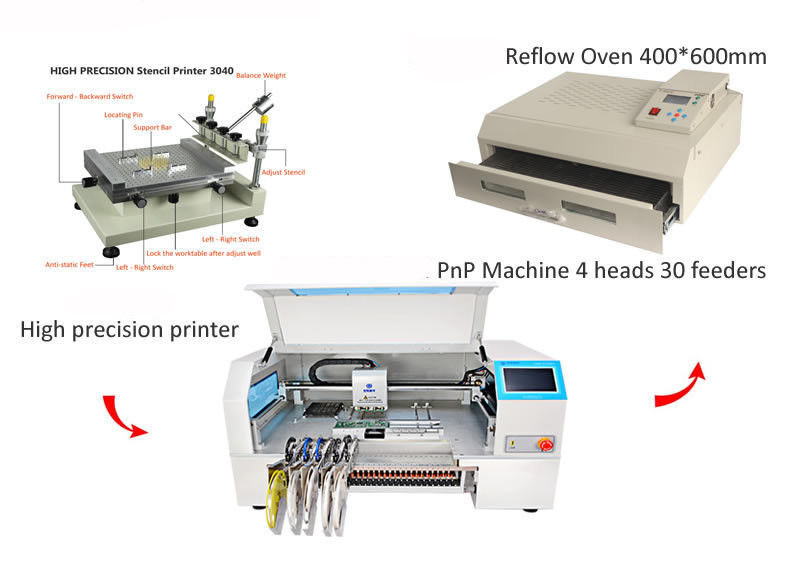

Yüksek Hassasiyetli 4 Yerleştirme Başlı Tezgahüstü SMT Hattı Makinesi

1. Yüksek hassasiyetli şablon yazıcı:

Çalışma masası boyutu	300 * 400 mm
Baskı boyutu	250 * 400 mm
Maksimum net çerçeve boyutu	370 * 470 mm
Yazıcı yolu	Manuel
Alt tabakaların kalınlığı	0-80 mm
Tezgah ses seviyesini ayarlar	10mm, Yatay Açı ayarı
Baskı platformu yüksekliği	220 mm
tekrarlanan doğruluk	± 0.01 mm
konum belirleme modu	Ölçüt veya delik şekli
Boyut	540 * 370 * 350 mm
Paket boyutu	630 * 450 * 480 mm
Ağırlık	KB 25Kg GW.35Kg

2. CHMT530P4 (4 kafa + 30 besleyici)

Hassas	± 0,015 mm
Yerleştirme başlığı	4 kafa
Besleme sistemi	Maksimum 30 adet 8mm Pnömatik besleyici desteği (diğer seçenekler: 12,16,24 mm, titreşim besleyici) · 11 adet genel IC yığını IC tepsisini destekleyin
Görme algılama	Çift kamera (yukarı ve aşağı)
Motor kontrolü	· Enkoder kapalı döngü kontrollü XY Ekseni step motor · Esnek S yavaşlama · Z Ekseni sıfırlama tespiti
Bileşenler kaçak tespiti	Vakum ve görsel algılama
Ana kart	Yüksek güvenilirliğe sahip endüstri anakartı
Dokunmatik ekran	7 inç endüstri ekranı
İşletim sistemi	Gömülü Linux sistemi
Harici hava kaynağı	0,5 MPa
Güç kaynağı	AC220V 50Hz / AC110V 60Hz
Boyut	1050mm (U) × 780mm (G) × 500mm (Y)
Uyumlu yazılım	Altium tasarımcısı, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… vb.
Net ağırlık	125 Kg

3. Yeniden Akış Fırını:

Etkili Lehimleme maksimum alanı: 400 x 600mm
Anma gücü: 2500W
Sıcaklık Aralığı: 0 ° C-280 ° C
İşlem döngüsü: 1 ~ 8 dak
Gerilim: 110V ~ 240V
Frekans: 50Hz ~ 60Hz
Ürün boyutu: 684x504x225mm
Net ağırlık: 25kg
Ambalaj ağırlığı: 27kg
