Chip Mounter / Şablon Yazıcı / Reflow Fırın LED SMT Üretim Hattı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	CE , ISO

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ünite
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat ambalaj
Teslim süresi:	15-20 gün
Ödeme koşulları:	L / C, T / T, Western Union, Paypal
Yetenek temini:	100pcs aylık

Şimdi başvurun

Detaylı ürün tanımı

4432 yazıcı:	44 * 32cm masa boyutu	CHMT36:	2 kafa ve 29 besleyici
PCB boyutu:	10 * 10mm ~ 400 * 400mm	Yeniden Akış Fırını:	T960, 3500w
Meme miktarı:	2 adet	hız:	6000cph
Vurgulamak:	6000cph SMT Üretim Hattı , 6000cph SMT Montaj Hattı , 44 * 32cm SMT Üretim Hattı

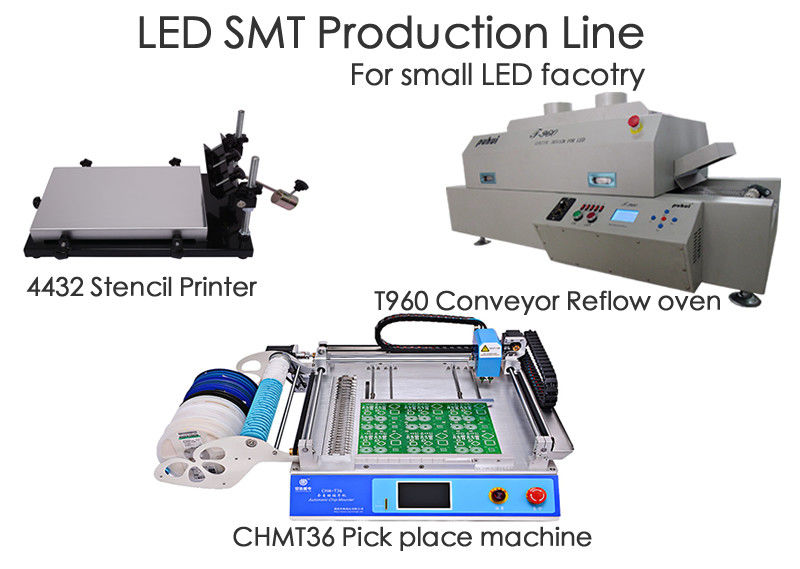

Chip Mounter / Şablon Yazıcı / Reflow Fırın LED SMT Üretim Hattı

Açıklama:

Alma ve Yerleştirme Makinesi, özellikle araştırma laboratuvarları ve küçük ve orta ölçekli üretim yapan işletmeler için geliştirilmiş masaüstü otomatik alma ve yerleştirme makineleridir, ancak aynı zamanda ciddi hobiler için de uygun olacaktır.Bu otomatik alma ve yerleştirme makineleri, küçük seri üretim, laboratuvar araştırma ve geliştirme, ürün numune denemeleri, LED SMT işleme ve diğer benzer işlemler için uygundur.

1) Lazer konumlayıcı, çevrimiçi programlama için kolay.

2) Kendi vakum testi, eğer bir bileşen çarpık emerse, biriktirme alanına fırlatır, sonra yeniden toplayıp tekrar yerleştirin.

3) İkili alma ve yerleştirme kafası tasarımı, çıktıyı artırmaya, 2 adet juki nozuluna, hızlı ve kolay bir şekilde değiştirmeye yardımcı olur.

4) Çift yerleşik sessiz tip pompa (maliyet ve yer tasarrufu, ek pompa hazırlamaya gerek yok)

5) Standart 8G SD kart, CSV çalışma dosyasının toplu depolanması

6) Tam dokunmatik ekran arayüzü girişi / çıkışı, kolay kullanım

7) Entegre Otomatik Besleyiciler Otomatik Naylon Makara Tekerleği

8) tek adımlı, kolay çalışmayı destekler.

10) 0402,0603,0805 ... 5050 SO-8 ... SO-16, SOT-23, SOT-89, TO-252 paketlerini monte edebilir.

11) Görüş sistemi yok, 28 ve 36 modeli lazer konumlandırmalı.CHMT48V vizyonlu.

12) Yerleşik yazılım işletim sistemi, Çevrimiçi programlamayı destekleyin: PCB Devre şemanız yoksa, lazer konumlandırıcının yardımıyla kolayca çevrimiçi programlama yapabilirsiniz.Ayrı bir bilgisayara bağlamanıza gerek yok.

13) Kolay programlama, yalnızca 5 dakika sürer: PCB devre koordinat dosyasını çıkarmak için Protel aracını kullanın ve dosya formatını dönüştürmek için size sağladığımız format dönüştürme aracını kullanın ve ardından SD karta kopyalayın, makineye takın, ardından dosyayı doğrudan kullanabilirsiniz.

14) Ambalajın standardizasyonu güvenli nakliye sağlar.

15) Küçük ve hafif: basit kurulum, rahat ulaşım.

16) Çalışma gücü maksimum 200w'den fazla değil, 80w'nin altında güç beklemede.

Standart aksesuarlar:

1) SMT Masaüstü Alma ve Yerleştirme Makinesi CHMT36 * 1

2) Juki Nozulu * 4 (503, 504, 505, 506).

3) SD Kartı * 1

4) SD Kart okuyucu * 1

5) Çekme pimleri: 2

6) Çekme pimi için bobin: 1

7) Altıgen anahtar: 6

8) Cımbız: 1

9) Fırça: 1

10) İngilizce kullanım kılavuzu: 1

1. CHMT36 Alma ve yerleştirme makinesi

PCB alanı	10mm * 10mm - 380mm * 415mm
XY Eksen hareketi	420 * 460 mm
Z Ekseni hareket aralığı	15 mm
Nozul miktarı	2 ADET
Fedders	37 Besleyici (8MM = 22 besleyici, 12MM = 4 besleyici, 16MM = 2 besleyici, 24MM = 1 besleyici, av IC tepsisi = 8 besleyici)
Hız	6000cph (en yüksek 7200cph)
Hassas	± 0,025 mm
Boyut	0402-5050, SOP, QFN (genişlik: 8MM, 12MM, 16MM)
Boyut	Uzunluk 960 mm * G 705 mm * Y 335 mm
vakumlu hava pompası	-92KPA (dahili) sessiz tip pompa, harici hava pompasına gerek yok
Destek çalışma dosyası	CSV dosyası
Voltaj	220V veya (110V), 50 / 60Hz
Güç	200 W
Net ağırlık	65kg
Ses	0.41 m³

2.T-960 Reflow Fırın Teknik Parametreleri

Besleme gerilimi:	AC110V-AC380V / 50 ~ 60HZ
Putout Gücü:	4500 W
Maksimum Lehimleme Alanı:	300 × 960 cm
Sıcaklık aralığı:	0-300
Devir süresi:	1 ~ 6 dakika
GW:	135kg
Paket boyutu:	U 150cm * G 90cm * Y 65cm

3. Stencil Yazıcı Teknik Parametreleri

Tür:	Manuel
GW:	13kg
Maksimum baskı Alanı:	320 * 440 mm
Paket boyutu:	Uzunluk 71cm * G 52cm * Y 14cm

Chip Mounter / Şablon Yazıcı / Reflow Fırın LED SMT Üretim Hattı 0

Uygulama endüstrisi:

Ev aletleri endüstrisi, Otomobil elektroniği endüstrisi, Güç endüstrisi, LED endüstrisi, güvenlik, aletler ve sayaç endüstrisi, iletişim endüstrisi, akıllı kontrol endüstrisi, Nesnelerin İnterneti (IOT) endüstrisi ve askeri endüstrisi vb.

S1: Ürünlerinizin teslim süresi nedir?(Mallarımı ne kadar süreyle hazırlamanız gerekiyor?)

A: 1-3 birim makine için 2-3 gün.Seri üretim siparişleri için 5-15 gün (farklı miktarlara göre).

S2: Mallarımı bana nasıl teslim edeceksiniz?

C: Müşterilerimizin mallarını hızlı bir şekilde almalarını sağlamak için genellikle DHL, UPS, FedEx, TNT gibi uluslararası ifadelerle göndeririz.Daha büyük miktarlar için hava veya deniz yoluyla gönderin.

S3: Mallarım gelmeden önce ne kadar beklemem gerekiyor?

C: Uluslararası ekspres için 3-7 gün.Hava taşımacılığı için 5-8 gün.Deniz ulaşımı için 20-40 gün.

S4: Ürün kaliteniz nedir?

C: Hammaddelerimiz, Çin'deki en iyi kalite olan nitelikli tedarikçilerden satın alınır.Ve mühendislerimizin hepsi Makine konusunda 20 yıldan fazla deneyime sahiptir, iyi kalite ve işlevler sağlar.Şimdi CharmHigh'in Kalitesi ve geri bildirimi Çin'deki diğer markalardan daha iyi.
