| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Anma gücü:: | 4.5 kW | Lehim maksimum alanı: | 960mm * 300MM |
|---|---|---|---|
| Teslim seçenekleri: | Net iletim ＋ zincir iletim | Sıcaklık bölgeleri: | 5 |
| Konveyör bandının hızı: | 0-1600mm / dakika | Sıcaklık kontrol modu: | PID kapalı döngü kontrolü |
| Genel boyutları: | 1450 x 630 x 470 milyondan | ISITMA ZAMANI: | 15 dakika civarında |
| Soğutma bölgesi miktarı: | 1 | Isıtma bölgesi miktarı: | upper3 / down2 |
| Vurgulamak: | 4.5kw SMT Reflow Fırın,960mm SMT Reflow Fırın,4.5kw Reflow Lehimleme Makinesi |
||
Otomatik LED Kızılötesi Isıtma SMT Reflow Fırın
teknik parametreler
|
Isıtma bölgesi miktarı |
üst3 / aşağı2 |
|
Isıtma bölgesinin uzunluğu |
960 mm |
|
Isıtma türü |
akıllı seviye sirocco ve hızlı kızılötesi ısıtma |
|
Soğutma bölgesi miktarı |
1 |
|
Maksimum PCB kartı genişliği |
300 milyon |
|
Operasyon yönü |
sol sağ |
|
Teslim seçenekleri |
Net iletim + zincir iletimi |
|
Konveyör bandının hızı |
0-1600mm / dakika |
|
Güç kaynağı |
Üç fazlı 5 hat 380V 50 / 60Hz |
|
Zirve gücü |
4,5 KW |
|
Isınma süresi |
Yaklaşık 15 dakika |
|
Sıcaklık kontrol aralığı |
Oda sıcaklığı ~ 300 |
|
Sıcaklık kontrol modu |
PID kapalı döngü kontrolü |
|
Sıcaklık kontrol doğruluğu |
± 3 |
|
PCB sıcaklık dağılımı sapması |
± 2 |
|
Genel boyutları |
1450 × 630 × 470 |
Özellik:
1. Bu makine, özel tasarım rüzgar çarkı rüzgar hızı stabilitesi, yeni LED ışık kaynağının büyük kısmı için sıcaklık tekdüzeliği, BGA bileşenleri kesintisiz kaynak ile donatılmış sıcak hava ısıtma sistemini güçlendirmek için kızılötesi teknolojiyi kullanır;
2. Makine, cebri sirkülasyon, bağımsız PID kontrolü, üst ve alt bağımsız ısıtma, fırın odasının sıcaklığı doğru, düzgün, büyük ısı kapasitesi, hızlı ısıtma kullanan her sıcaklık bölgesinden bağımsız, paletli, beş bölgeli ısıtma sistemi ile donatılmıştır. oda sıcaklığından çalışma sıcaklığına 20 dakika veya daha az;
3. akıllı eğri ısıtma, sekiz teknoloji eğrisi ile geniş kapasite eğrisi seçimi, her tür kaynak işleminin gereksinimlerini karşılayabilir;
4. programlanabilir kontrol teknolojisi, önceden ayarlanmış hafıza fonksiyonu eğrisi, önceden ayarlanmış eğrinize göre tüm kaynak işlemini otomatikleştirir;
5. bir termokupl sıcaklığı kullanılarak ölçülür ve bir kompanzasyon devresi eklenir, sıcaklık ölçümü daha doğrudur, böylece eğri daha mükemmel olur;
6. PID akıllı sıcaklık kontrol teknolojisi, daha doğru sıcaklık kontrolüne izin verir, hiçbir ithalat yüksek akım katı hal röle kontak çıkışı, hızlı ısınmayı veya kesintisiz olarak etkili bir şekilde önleyebilir.çip veya devre kartının neden olduğu ısınma hasar görür, tüm kaynak işlemi daha bilimsel ve güvenlidir;
7. ithal invertör motor sürücü sistemi, PID kapalı döngü hız kontrolü, 1: 150 ithal türbin redüktörü, düzgün çalışma, ayarlanabilir hız aralığı 0-1500 mm / dak;
8. Bağımsız tekerlek yapısı ve bakım seviyesi, özel paslanmaz çelik hasır kayış B kelimesi, dayanıklı aşınmaya dayanıklı düzgün çalışma, artı veya eksi 10 mm / dakikaya kadar hassas hız;
9. kart gerektiğinde PCB'nin düşük sıcaklığını sağlamak için ayrı soğutma bölgeleri;
10. kolay insan-makine arayüzü, bir bakışta tüm ısıtma işlemine bağlı bir PC olmadan mükemmel LCD;
11. Cesaret görünümü, kompakt boyut, baştan sona teknoloji tabanlı somutlaştırır.Mesa tipi yerleştirme modu, böylece daha fazla alanınız olur;basit talimatlar, böylece göreceksiniz.
Ana bileşenler:
1 x Reflow Fırın Makinesi
1 x Kablo
1 x Kullanım Kılavuzu
Not:
1. Makine topraklanmalıdır.
2. Operasyondan sorumlu kişi.
3. Tahrik zinciri 7 gün artı yüksek sıcaklıkta yağlayıcı.
4. Reflow makinesinde bulunan yanıcı tehlikeli malların yakınına koymayın.
5. Normal çalışan yeniden akış makinesine uzanmayın.
6. Çevrimiçi iletime yabancı nesneler koymayın.
Rutin bakım:
1. Kabini temiz tutun.
2. Fan kovanının gevşek olup olmadığını kontrol edin.
3. Fanı ve elektrik motorunu kontrol edin.
4. Anormal ses var mı, fan sürücüsünün esnek olup olmadığını kontrol edin.
5. Havalandırmayı tıkayan yabancı nesneler olup olmadığını kontrol edin.
6. Şanzıman kayışının çok gevşek olup olmadığını kontrol edin.
7. Anormal sesli elektrik güç kutusu olup olmadığını kontrol edin.
8. Şanzıman parçalarının gevşek ve anormal ses olduğunu kontrol edin.
9. Çalıştırmadan önce makineyi kontrol etmek için, bileşenlerin güvenli çalışmasını sağlamak için çalışma voltajının güvenli aralık dahilinde veya kararlı olması normal olabilir.Ayrıca gücü kontrol edin ve son kapatmada çeşitli parametrelerin aynı olup olmadığını kontrol edin.Yüksek sıcaklıklarda konveyör bandının yaşlanmasını hızlandırmaması için makinedeki konveyör bandının hala yüksek sıcaklıkta durmasına izin vermeyin, konveyör bandını durdurmak için makine sıcaklığının tekrar düşürülmesine izin vermek en iyisidir.
10. Tahrik tekerleğini iki ayda bir yüksek sıcaklıkta yağlama sıvısı ile yağlayın.
11. Makinenin çalıştırılması motor hızı yüksek sıcaklıkta uzun vadede, haftada iki defadan az olmalıdır. Düzgün çalışmasını sürdürmek için buna TEKERLEK sıcaklığı yağını ekleyin.
12. Kısa devre eskimesine veya fanın yanmasına neden olmamak için, yapışkan ve motoru bıçaklar üzerinde çeşitli kalıntılarla temizleyin.
13. Makine üç fazlı beş telli bir sistem kullandığında, makine topraklanmalıdır.

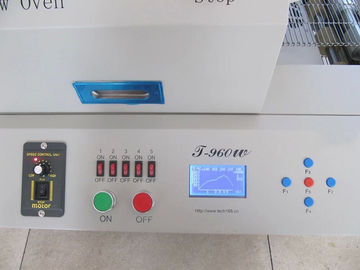

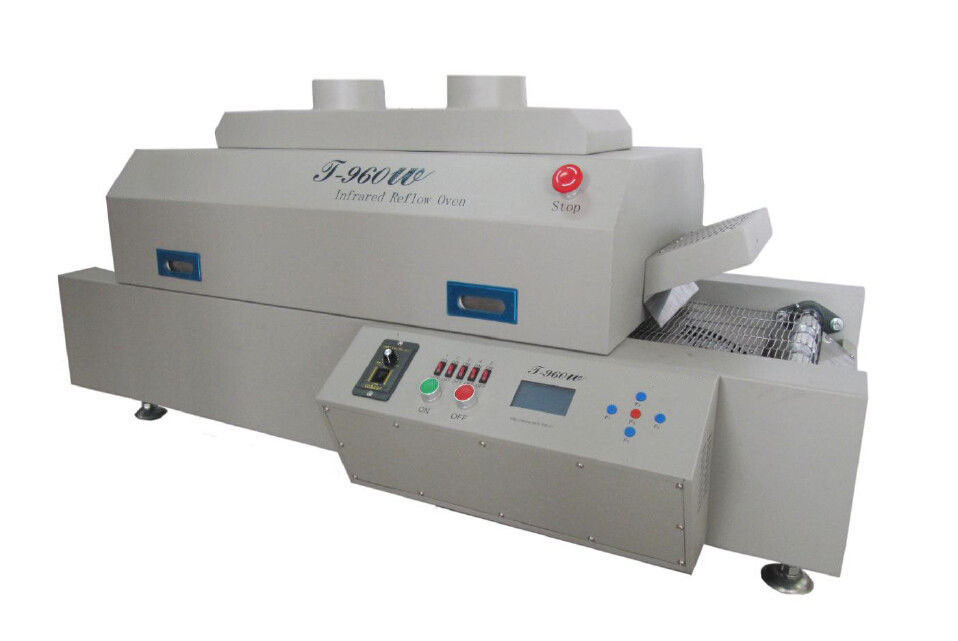

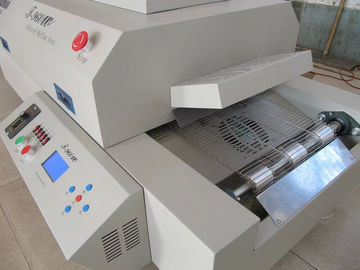

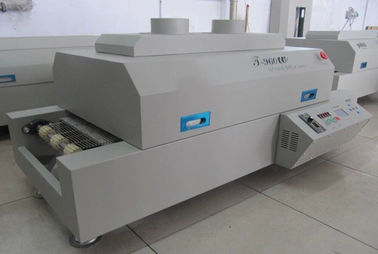

Resimler aşağıdaki gibidir:
