| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Şart: | Yeni | Garanti Sonrası Servis: | Video teknik desteği, Çevrimiçi destek |
|---|---|---|---|
| Video giden denetimi: | Sağlanan | Makine Test Raporu: | Sağlanan |
| Ana bileşenler: | PLC, Motor | Satış sonrası servis sağlanan: | Video teknik desteği, Çevrimiçi destek |
| ad: | alma ve yerleştirme makinesi | Uygulanabilir bileşenler: | 0402, 0603, 0805, 1206, diyot, triyot, BGA SOT, vb. |
| Montaj hızı: | 13000CPH | MAX PCB Alanı: | 650x370mm |
| Besleyici Kapasitesi: | 60 | kullanım: | Devre Kartı Montajı / LED Işık Üretimi |
| Besleyici Tipi: | 8/12/16/24 / 32mm besleyiciler, titreşim besleyici, tüp çipi | Meme miktarı: | 6 |
| İş masası: | Mermer çalışma tezgahı | ||
| Vurgulamak: | 13000CPH LED SMT Makinesi,10000CPH LED Montaj Makinesi,13000CPH LED Montaj Makinesi |
||

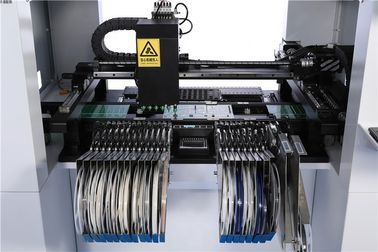

Yüksek Hızlı 60 Besleyiciler Aydınlatma Şeridi LED Montaj Makinesi
1. Mermer çalışma tezgahı mekanik stabiliteyi ve yerleştirme doğruluğunu arttırır, mekanizmanın asla deforme olmamasını sağlar ve vidalı mil ve motorun ömrünü uzatır.

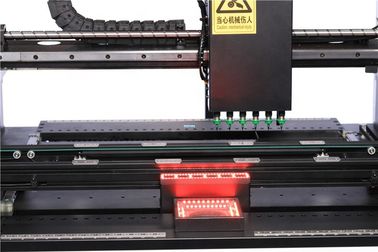

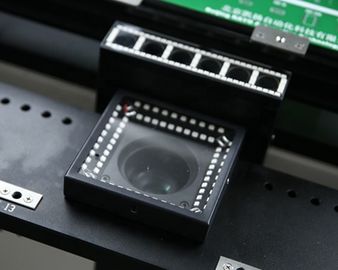

2. 8 adet kamera: 1 adet Mark, 1 adet yüksek hassasiyet ve 6 adet yüksek hızlı tanıma kamerası, eşzamanlı olarak tanır, etkili bir şekilde montaj hızı ve hassasiyeti sağlar.
3. XY sürücü ithal yüksek hassasiyetli bileme vidalı çubuk + ithal ağır hizmet doğrusal kılavuz, hızlı konumlandırma, düşük gürültü, yüksek hassasiyet kullanır.
4. Panasonic Servo Motor ve Sürücü, TBI hassas lineer kılavuz, Japonya Vakum jeneratörü, JUKI yüksek hassasiyetli nozullar, otomatik besleme entegre sistemi ve yüksek konfigürasyonlu IPC - Yüksek hassasiyet, güçlü stabilite, 24 saat istikrarlı montaj sözü verir.
5. Üç bölümlü iletim panoları-soldan sağa otomatik bağlantı (Birinci bölüm montaj için beklemede, ikinci bölüm montajdan sorumludur (PCB kartının montajı bitip üçüncü bölüme ilettiğinde, ilk bölüm de Aynı anda yeni bir pano hazırlama talebi), üçüncü bölüm panoyu p & p makinesinden yeniden akış fırına iletir.İletim kartlarının zamanından etkili bir şekilde tasarruf edin ve verimliliği artırın.
Makinenin özelliklerini alma ve yerleştirme
| Besleyici No. | 60 | Ürün ağırlığı | 500KGS |
| Montaj Başlıkları | 6 | XYZ Sürücü Kılavuz Rayı | TBI Yüksek hassasiyetli ağır hizmet tipi düz hat kılavuz rayı |
| Ortalama güç | 600 W | ||
| Konumlandırma doğruluğu | 0,01 mm | Hareket Tahrik Sistemi | Panasonic Yüksek hızlı DPS sürücüsü |
| Nozul Tamponlama Aralığı | 5.0 mm | İşletim sistemi | Windows XP, Win7 işletim sistemini destekleyin |
| Güç kaynağı | 220V, 50Hz | Bileşen Açısı | 0 ~ 360 °, hareket halinde senkronize dönüş |
| Sıkıştırılmış hava | 0.5-06Mpa | X / Y Çalışma Modu | İthal TBI yüksek hassasiyetli vidalı mil + ithal TBI ağır hizmet tipi doğrusal kılavuz |
| Sürüş Motoru | Panasonic servo motor | ||
| Tanıma Yöntemi | Altı kafa eşzamanlı olarak tanır | İşaret Noktası Konumlandırma | Tam otomasyon |
| Nozul Vakum Kaynağı | Vakum hasarlı yüksek hızlı açma-kapama vakum üreteci | Akıllı Alarm | Otomatik düzeltme ve tamamlama, malzeme kıtlığı olduğunda alarm |
| Maks. Alan sayısıDevre Kartı Alanı | 650x370 mm | Kart Giriş Yöntemi | Üç bölümlü iletim kartları - soldan sağa otomatik bağlantı, otomatik PCB iletim konumlandırma |
| XY Maks.Hareket Aralığı | 700x619 mm | ||
| Z Ekseni Maks.Hareket Aralığı | 20 mm | Görsel ekran | 15 "endüstriyel kontrol ekran oranı 4: 3, çözünürlük 1024X768 |
| Bant Tipi Besleyici | 8/12/16 / 24mm besleyiciler, çubuk besleyici, tüp talaşı | Programlama Modu | Noktadan noktaya programlama, görsel programlama, PCB dosyası koordinat girişi vb. |
| Maks. Alan sayısıMontaj Hızı | 13000CPH | ||
| Ortalama Montaj Hızı | 10000CPH (Görsel) | Tanıma Kamerası No. | 1 İşaret tanıma kamerası, 6 yüksek hız tanıma kamerası, 1 yüksek hassasiyetli tanıma kamerası |
| Boyutlar | 1335x1230x1420mm | ||
| İş masası | Mermer çalışma masası hızı, doğruluğu ve istikrarı artırır | ||
| Uygulanabilir Montaj Aralığı: 0201, 0402, 0603, 0805, 1206, LED lamba boncukları, diyotlar, transistörler, SOT, 40mm * 40mm aralık pimi aralığı ≥0.3mm QFP, BGA vb. İçin uygundur. | |||
Makinenin teknik özelliklerini alma ve yerleştirme Uygulama
| Uygulama Alanı | Uygulama Endüstrisi |
| Kişisel Girişimcilik | Elektrikli Ev Aletleri Endüstrisi |
| Laboratuvar Prova | Otomotiv Elektroniği |
| Seri üretim | Güç Sürücüsü |
| Üçüncü Tarafın İşlenmesi | LED aydınlatma |
| Ar-Ge Özelleştirme | Güvenlik Aletleri ve Sayaçlar |
| Bilimsel araştırma | Akıllı Kontrol |
| Etkili Öğretim | Tüketici Elektroniği |
| Lojistik Ağı | |
| Askeri Sanayi |
Memelerin Yapısı ve modelleri

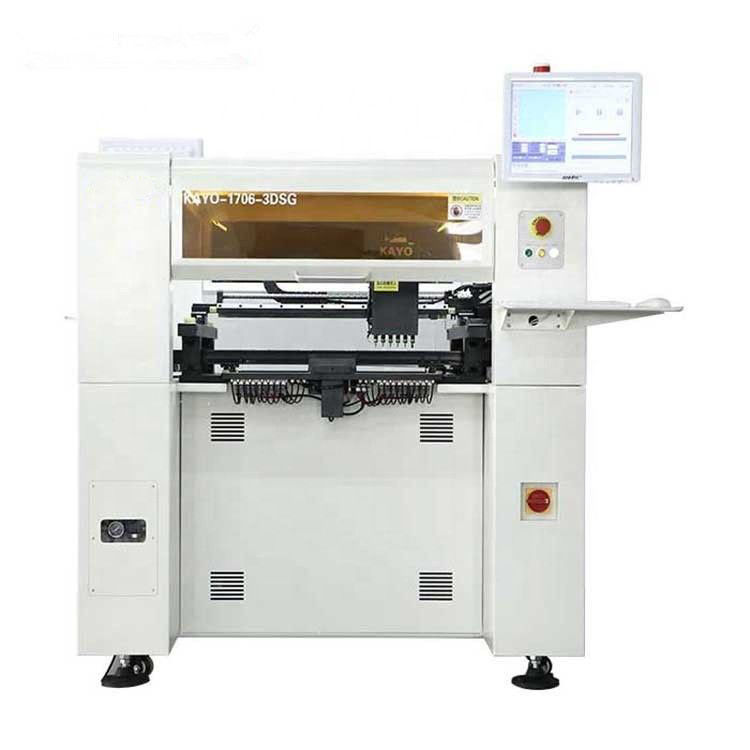

| Makine adı | KAYO-2DV-25S | KAYO-A4 | KAYO-A4L | KAYO-1706-3DSG (KAYO-A6L) | KAYO-A8L | KAYO-S600 | |
| Tür | Masaüstü Bilgisayar | Dikey | |||||
| Montaj Başlıkları | 2 | 4 | 4 | 6 | 8 | 6 | |
| Besleyici No. | 25 | 46 | 46 | 60 | 70 | 82 | |
| Maks. Alan sayısıMontaj Hızı | kapalı görsel (CPH) | 6000 | 7000 | 8000 | 13000 | 15.000 | 16.000 |
| görsel (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14.000 | |
| PCB Boyutu | Min. (G * Lmm) | 50 * 50 | |||||
| Maks. (G * Lmm) | 295 * 420 | 300 * 480 | 300 * 480 | 370 * 650 | 380 * 650 | 380 * 650 | |
| Kamera | Toplam | 2 | 6 | 6 | 8 | 10 | 9 |
| işaret | 1 | 1 | 1 | 1 | 1 | 1 | |
| Yüksek hız | 1 | 4 | 4 | 6 | 8 | 6 | |
| Yüksek hassasiyet | 0 | 1 adet 5 milyon | 1 adet 8 milyon | ||||
| Görsel düzeltme | 0 | 0 | 0 | 0 | 0 | 1 | |
| Sürüş Motoru | Aşamalı motor | Panasonic servo motor | |||||
| Hareket Tahrik Sistemi | Yüksek hızlı dijital yüksek voltaj sürücüsü | Panasonic Yüksek hızlı DPS sürücüsü | |||||
| Konumlandırma doğruluğu | 0,01 mm | ||||||
| Destek Besleme Yöntemi | 8/12/16/24/32 / 44mm Pnömatik ve elektrikli besleyici, titreşimli besleyici, tüp besleme, tepsi IC | ||||||
| Uygulanabilir Montaj Aralığı | Min. | 0402 | 0201 | ||||
| Maks. Alan sayısı | 15 * 15 mm | 45mm * 45mm aralıklı pim aralığı ≥0.3mm SSOP, QFP, BGA vb. | |||||
| Ağırlık (kg) | 100 | 350 | 450 | 450 | 550 | 880 | |
| Ölçüler (mm) | 1050 * 850 * 660 | 1180 * 1080 * 880 | 1095 * 1165 * 1400 | 1335 * 1230 * 1420 | 1500 * 1280 * 1410 | ||
