Otomatik 12 Çip Kafalı 1200KG PCB Yüzey Montaj Makinesi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	CE , ISO

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ünite
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat ambalaj
Teslim süresi:	15-20 gün
Ödeme koşulları:	L / C, T / T, Western Union, Paypal
Yetenek temini:	100pcs aylık

Şimdi başvurun

Detaylı ürün tanımı

Uygulama:	SMT PCB Montaj Üretim Hattı	ad:	Yer Makinesi \ LED Mounter \ led Montaj Makinesi
Ürün adı:	Otomatik SMD Kapasitör Yerleştirme Makinesi	kullanım:	SMD LED SMT
Uygulanabilir bileşenler:	0201-120mm * 90mm, BGA, CSP, Konektörler, diğer garip şekilli bileşenler	Şart:	% 100 Orijinal
boyut:	1250 * 1770 * 1420 mm	ağırlık:	1200kg
Transfer yüksekliği:	900 ± 20mm	tip:	Otomatik
Vurgulamak:	1200KG smt chip mounter , 1250 * 1770 * 1420mm yüzey montaj makinesi , 1250 * 1770 * 1420mm smt mounter makinesi

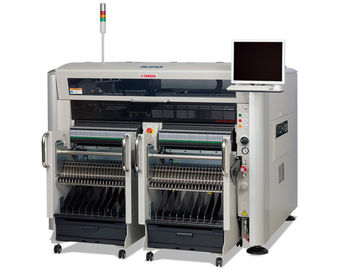

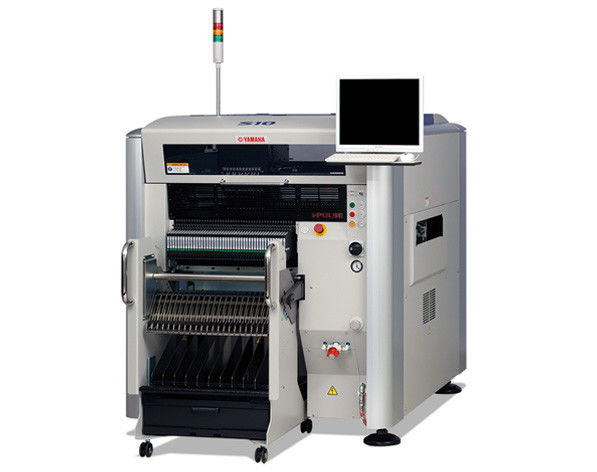

Otomatik 12 Çip Kafalı PCB Yüzey Montaj Makinesi

Ürün Açıklaması

ultra esnek 12 çipli kafa 3D MID üç boyutlu yerleştirme makinesi, dağıtım / nokta lehim pastası / üç boyutlu yama için piyasada bulunan bir üründür ve makinenin montajını tamamlamak için en küçük metrik 0201 bileşenlerinden optik inceleme ile birlikte gelir 120 mm'ye kadar büyük parçalar arasında dağıtım / nokta lehim pastası / stereo montaj / presleme ekleri / özel kontrol lensleri, yüksek hassasiyet ve yüksek hızlı montaj ve dağıtım kafasının hızlı dağıtımı bulunur.Yama başlığı ve inceleme başlığı değiştirilir ve içbükey yüzey, eğimli yüzey ve kavisli yüzey stereoskopik olarak monte edilebilir ve yüksek hız ve ultra geniş kullanım sağlar.

Ana özellik:

1, 3D MID (MoldedInterconnect Device) sürecini elde etmek için, yeni çerçeve ve eğim yapısı, içbükey ve dışbükey yüzey, eğimli yüzey ve kavisli yüzeyin üç boyutlu montajı olabilir ve müşterilerin düz panel montajından üç boyutlu bir sıçrama elde etmelerine yardımcı olur montaj, montaj maliyetlerini düşürür.

2, nokta lehim pastası / nokta kırmızı tutkal / yama / eklenti işlevi ve geçişi kolay bir kombinasyon elde etmek için, temassız nokta plastik kafa stereoskopik üç boyutlu montaj elde etmek için boşluk substratı üzerinde nokta lehim pastası olabilir pürüzlü yüzey.

3, nokta lehim pastası ve tutkal ve monte edilmiş bileşenlerin optik muayenesi, yeni geliştirilen renk işareti noktası tanıma kamerası, yeni aydınlatma sistemi (AOI'yi gerçekleştirerek) aracılığıyla lehim pastası / tutkal şekli ve yama efektinin istikrarlı optik incelemesini de gerçekleştirebilir + SPI işlevi)

Seçim için 4, 2 tip kafa yapısı mevcuttur, 6 yama kafası 6 rotasyon eksen tipi ve 12 yama kafası 2 rotasyon eksen tipi.

5, büyük alt tabaka montaj kapasitesi, alt tabaka, bir kez kart kapasitesi 1240 mm x 510 mm'de bölümleme olmadan 1825 mm x 635 mm'ye (isteğe bağlı) kadar olabilir

Ultra-küçük 0201 (0.25x0.125mm) çipten 120mm büyük bileşenlere kadar 6, ultra geniş bileşen aralığı işlenebilir, 35mm yerleştirme yüksekliği, ultra yüksek bileşenlerin kurulumu kolaydır.

7, süper büyük besleme kapasitesi, S20 8mm yükleme portu 4 * 45 = 180 tipe ulaşır, S10 8mm yükleme portu 2 * 45 = 90 tipe ulaşır, waffle plakası 36 tip yüklenir ve kesintisiz yakıt ikmali yapabilir.

8, motorlu tabanca ve yakıt ikmali arabası ve M10 / M20 ile değişim elde edin.

Teknik Özellikler

Model adı		S10	S20
Yazı tahtası Boyut	Kullanılmayan tampon ile	Min.L50 x W30mm ile Maks. Alan sayısıL980 x W510 mm	Min.L50 x W30mm ile Maks. Alan sayısıL1,480 x W510 mm
	Kullanılan giriş veya çıkış tamponları ile	Min.L50 x W30mm ile Maks. Alan sayısıL420 x W510mm	-
	Kullanılan giriş ve çıkış tamponları ile	Min.L50 x W30mm ile Maks. Alan sayısıL330 x W510 mm	Min.L50 x W30mm ile Maks. Alan sayısıL540 x W510 mm
Kullanılan giriş ve çıkış tamponları ile		0,4 - 5,0 mm
Yerleştirme doğruluğu A (μ + 3σ)		ÇIP ± 0.040 mm
Yerleştirme doğruluğu B (μ + 3σ)		IC ± 0,025 mm
Yerleştirme açısı		± 180 °
Bileşen yüksekliği (Kart kalınlığı + bileşen yüksekliği)		6 eksenli 6 teta kafası: Maks.35 mm 12 eksenli 2 teta kafası: Maks.20 mm
Uygulanabilir Bileşenler		0201-120mm x 90mm, BGA, CSP, Konnektörler, diğer garip şekilli bileşenler
Bileşen paketi		8-56mm bant (F1 / F2 Besleyiciler), 8-88mm bant (F3 Elektrikli Besleyiciler), Çubuk, Tepsi
Bileşen türleri (8mm bant dönüştürme)		Maks. Alan sayısı90 çeşit (8mm bant), 45 şerit x 2	Maks. Alan sayısı180 tür (8mm bant), 45 şerit x 4
Transfer yüksekliği		900 ± 20 mm
Makine Ölçüleri		L1,250 x D1,770 x H1,420 mm	L1,750 x D1,770 x H1,420 mm
Ağırlık		Yaklaşık.1.200kg	Yaklaşık.1.500kg
