| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Kafalar: | 6 adet (20 adet meme otomatik değiştirme pozisyonu ile) | PCB boyutu: | 50mm (L) * 50mm (W) ~ 450mm (L) * 400mm (W) |
|---|---|---|---|
| Akdeniz Bölgesi seyahati: | 740 mm (X) * 860mm (E) * 20mm (Z) | hız: | without vision: 13000cph ; görüşsüz: 13000cph; with vision: 9000cph( görme i |
| Besleyici: | Destek 60 adet YAMAHA Besleyici (veya elektrikli besleyici) | Bileşen: | 0201.0402, -5050, SOP, QFN, BGA |
| sistem: | Windows 10 | Kamera: | 8 adet kamera |
| PCB teslimi: | Raylar ile 3 adet otomatik teslimat, genişlik yazılım ile ayarlanabilir | Bilgisayarı kontrol etme: | Dahili inç bilgisayar, 12 inç monitör, USB fare ve klavye |
| Vurgulamak: | 13000cph SMT Alma ve Yerleştirme Makinesi,9000cph SMT Alma ve Yerleştirme Makinesi,13000cph Yüzey Montajlı Alma ve Yerleştirme Makinesi |
||

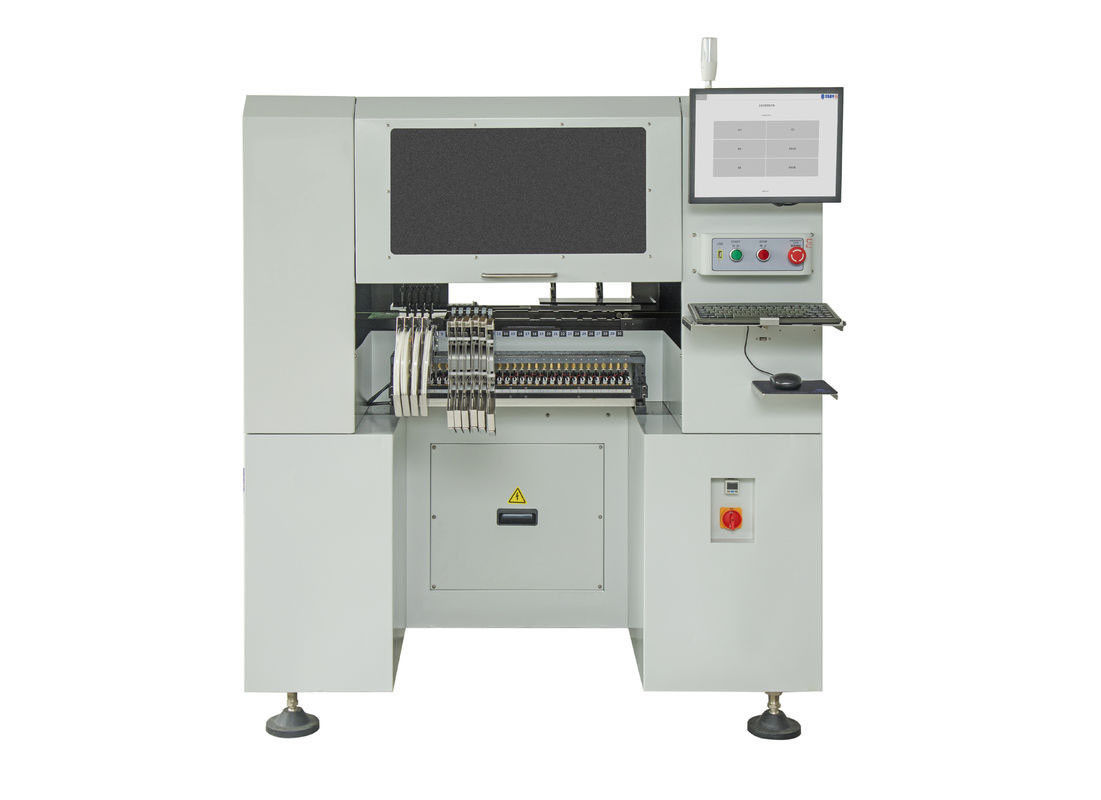

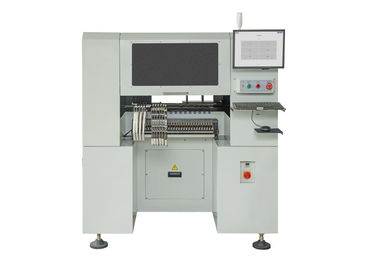

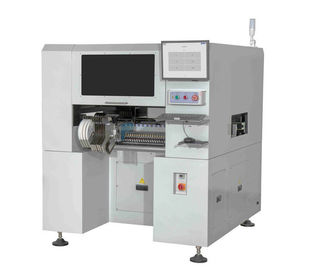

PCB Alanı 450 * 400mm 60 Besleyiciler SMT Alma ve Yerleştirme Makinesi
Açıklama
1. Model numarası: PCB otomatik teslimat + 6 Kafa 60 besleyici + Panasonic servo motor + nozül değiştirici + 8 kamera + Taşlama vidası
2. PCB alanı: 50 mm (U) * 50 mm (G) ~ 450 mm (U) * 400 mm (G)
3. Windows 10 sistemi
4. Bileşen: 0201, 0402-5050, SOP, QFN, BGA ... vb.
5. Teslim süresi: 2-3 iş günü
6. Teslimat: Deniz yoluyla.Veya doğrudan fabrikamızdan teslim alın.
7. Ödeme yöntemi: T / T
8. Ambalaj: ahşap kutu
| Parametre | |
| XYZ Eksen hareketi | 740 mm (X) * 860 mm (Y) * 20 mm (Z) |
| Maksimum PCB alanı | 50 mm (Uzunluk) * 50 mm (Genişlik) ~ 450 mm (Uzunluk) * 400 mm (Genişlik) |
| Desteklenen bileşen paketi | 0201, 0402 ~ 5050, SOP, QFN, BGA, PLCC, LED ... |
| Montaj hızı |
l Vizyon olmadan: 13000cph l vizyon ile: 9000cph |
| Hassas | ± 0,015 mm |

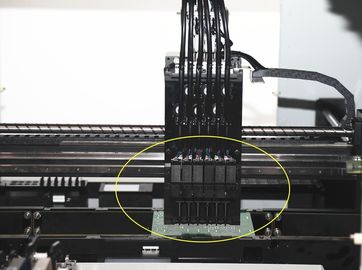

| Montaj kafası | 6 adet (20 adet otomatik nozul değişim kitaplığıyla birlikte gelir) |
| Besleme sistemi |

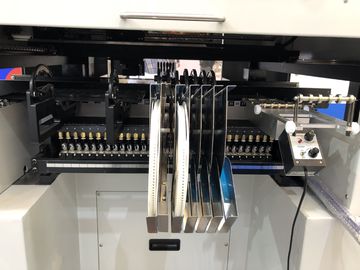

l Max, 60 Yamaha Pnömatik / Elektrikli Besleyiciyi destekler (örnek olarak 8mm'yi alın) l Kullanıcı tanımlı IC tepsisini destekleyin (yazılım 20 adet izin verir) |
| Görme algılama | * 6 adet yukarı bakan kamera (Ön taraf, yüksek hızlı kameralı) * 1 adet yukarı bakan kamera (Arka taraf, yüksek çözünürlüklü USB 3.0 yüksek hızlı kamera) * 1 adet aşağı bakan kamera |
| Görüş sistemi | * 6 adet yukarı bakan kamera algılama aralığı: küçük bileşenler için maksimum 18 * 18mm * 1 adet yukarı bakan kamera: BGA, QFN, PLCC için maksimum görüş aralığı 40 * 40mm. * 1 adet Aşağı bakan kamera: PCB işaret noktası otomatik kendi kendine kalibrasyon için |
| Sürüş sistemi |
Panasonic A6 servo motor kontrollü l XY Eksen motoru l Esnek S artı yavaşlama l Konum algılamalı Z Ekseni |
| Sızıntı tespiti | Vakum algılama ve Görme algılama |
| Vakum tipi | Japonya'nın PISCO vakum üreteci |
| İletim sistemi | Yüksek hassasiyetli bilyalı vidalı X & Y Ekseni, HIWIN doğrusal kılavuz rayları |
| Kontrol bilgisayarı | 12 inç monitör, USB fare ve klavyeye sahip yerleşik endüstri bilgisayarı |
| İşletim sistemi | Windows10 sistemi |
| PCB teslimatı | 3 adet raylı otomatik teslim, genişlik elektrik kumandası ile ayarlanabilir |
| Harici hava kaynağı | 0,5 MPa |
| Voltaj | AC220V 50Hz / AC110V 60Hz |
| Makine boyutları | 1460mm (U) * 1350mm (G) * 1450mm (Y) |
| Güç | 1,5 KW |
Özellik
Garanti:
Komple makine, satın alma ve ömür boyu servis tarihinden itibaren 1 yıllık garanti süresine sahiptir.
destek ve uzun vadeli fabrika fiyatı arzı.
Çevrimiçi Soru / Cevap ve sorun giderme desteği ve teknik tavsiye hizmeti sağlıyoruz.
Satış sonrası bire bir hizmet sağlayın.Her makine, gemiden çıkmadan önce% 100 test eder.
