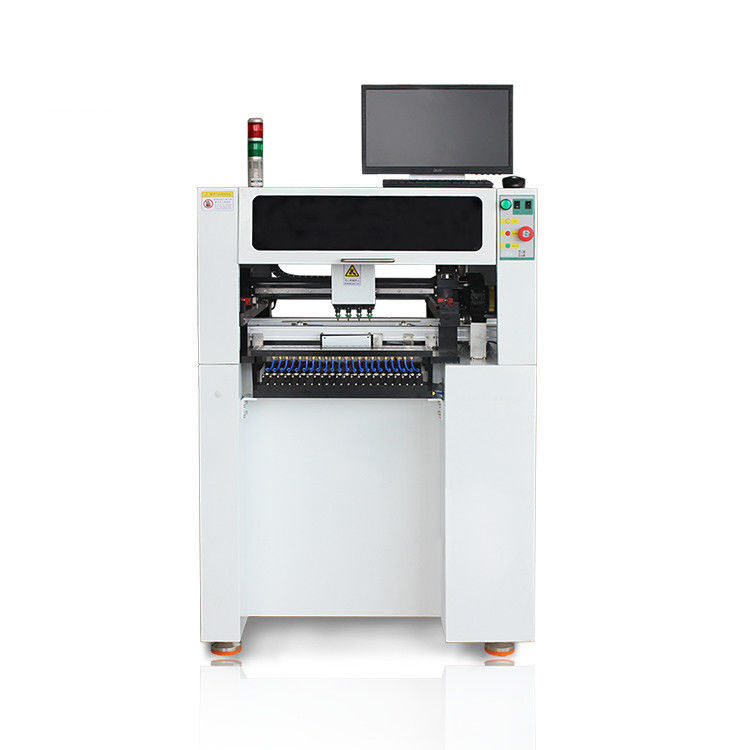

9500CPH SMT Montaj Makinesi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	CE , ISO

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ünite
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat ambalaj
Teslim süresi:	15-20 gün
Ödeme koşulları:	L / C, T / T, Western Union, Paypal
Yetenek temini:	100pcs aylık

Şimdi başvurun

Detaylı ürün tanımı

Yerel Hizmet Konumu:	Yok	Showroom Bölgesi:	Yok
Satış sonrası servis sağlanan:	Video teknik desteği, Ücretsiz yedek parçalar, Çevrimiçi destek	Maksimum uygulanabilir PCB:	350 * 435mm
Yerleşim başlığı miktarı:	4	Maksimum montaj kapasitesi:	Görüş olmadan 9500CPH / görüş ile 7000CPH
Uygulanabilir bileşenler:	0402,0603,0805, SOP8, SOP16 ...... QFN	Bileşenler temini:	Bant makarası Tepsi, toplu paket (IC) tüpleri
Motor kontrol şeması:	Adım Motoru, Kapalı Çevrim Kontrol Sistemi	besleyiciler:	38 (YMAHA Besleyici kullanılabilir)
Bant Genişliği:	8 mm, 12 mm, 16 mm, 24 mm	Garanti:	1 yıl
Vurgulamak:	9500CPH SMT Montaj Makinesi , 7000CPH SMT Montaj Makinesi , 9500CPH smt mounter makinesi

Yüksek Hızlı SMT Montaj Makinesi

Parametreler

Uygulanabilir PCB	20 * 40 mm - 350 * 435 mm
XY ekseni Hareket Aralığı	375 * 715 mm
Z ekseni Hareket Aralığı	16 mm
Yerleştirme Başlık Miktarı	4
Montaj Yeteneği	Vizyon olmadan 9500 adet / saat
	Vizyon ile 7000 adet / saat
Montaj Doğruluğu	0,025 mm
Uygulanabilir Bileşenler	0402-5050, SOP8.LQFP100 vb.
Bileşen Temini	Bant makarası, Toplu, IC tüpler
Motor Kontrol Şeması	Kapalı döngü kademeli servo sistemi
Bant Genişliği	8 mm, 12 mm, 16 mm, 24 mm
Besleyici	38 (YAMAHA Besleyici mevcuttur)
Makine Ölçüsü	L852 * W962 * H1230
Görsel Kamera	6 CCD kamera
Aşağı bakan kamera	İşaret noktasını otomatik olarak tanımlama
Yukarı bakan kamera	Ofseti otomatik ayarla
Vakum pompası	Harici hava pompası
Güç kaynağı	AC220V / AC110V
Net ağırlık	215kg
Paket boyutu	1.35CBM

Ürün Açıklaması

SMT alma ve yerleştirme makinesi, yeni geliştirilen dikey makinedir.X ekseni, Y ekseni ve Z ekseni, yüksek hassasiyetli düz kızak kullanır.Konumlandırmayı daha doğru hale getiriyorlar.Multi-V izion Sistemi: aşağı bakan bir kamera.Yukarı görüş sistemi, dört küçük kamera ve bir büyük kamera içerir.Dört nozülün aynı anda dört kamera üzerinden inceleneceği zamandan tasarruf sağlayabilir.Böylece makinenin montaj hızı eskisinden daha hızlıdır.Makine yeni araştırma ve geliştirme otomatik şanzıman sistemi ekledi.Maksimum montaj uzunluğu 600 mm'dir.Daha fazla insanın ihtiyacını karşılayabilir.

Özellik

YÜKSEK HIZLI SENK KAMERALAR
4 yerleştirme başlığı farklı bileşenleri aldığında aynı anda düzeltme.İş verimliliğini artırırken doğruluk sağlayın.Eksik malzeme ve otomatik tamamlayıcı malzeme olduğunda otomatik algılama.

YÜKSEK TANIM KAMERASI
500 milyon piksel yüksek hassasiyetli kamera eklendi.Montaj çipi

EŞZAMANLI GÖRÜŞ ÜZERİNDEN DÖRT NOZUL
Kendi geliştirdiği işletim yazılımı.Aynı anda görüş yoluyla dört nozül daha fazla zaman kazandırabilir.yerleştirme daha doğru

Dört nozülün aynı anda dört kamera üzerinden inceleneceği zamandan tasarruf sağlayabilir.

Çoklu görme, yerleştirmeyi daha hızlı hale getirir.

Bir HD kamera ekleyin, IC yerleştirme doğruluğunu iyileştirin.

Otomatik Transfer

QM41, yeni araştırma ve geliştirme otomatik şanzıman sistemi ekledi.

Maksimum montaj uzunluğu 600 mm'dir.

Daha fazla insanın ihtiyacını karşılayabilir.
