| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Şart: | Yeni | Garanti Sonrası Servis: | Video teknik desteği |
|---|---|---|---|
| Yerel Hizmet Konumu: | Yok | Showroom Bölgesi: | Yok |
| Garanti: | 1 yıl | Satış sonrası servis sağlanan: | Video teknik desteği |
| ad: | Yarı otomatik lehim pastası ekran yazıcısı | Baskı tablası boyutları: | 300 * 400mm (veya özelleştirilmiş) |
| Çerçeve boyutu: | * 470 milyondan 370, * 520mm 420, 550 * 650mm | PCB boyutu: | 50 * 50 mm ~ 300 * 400 mm |
| Pcb kalınlığı: | 0.2 - 5.0mm | Baskı konumu sabit: | PCB Dış veya Pim Konumlandırma |
| Yatak plakası ince ayarı: | Ön / Arka ± 10mm R / L ± 10mm | Baskı hassasiyeti: | ± 0.02mm |
| Tekrarlayan hassasiyet: | ± 0.05mm | Minimum Aralık: | 0.35mm |
| Vurgulamak: | 50 * 50mm PCB Stencil Yazıcı,50 * 50mm Lehim Pastası Şablon Yazıcı,0.35mm Lehim Pastası Şablon Yazıcı |
||

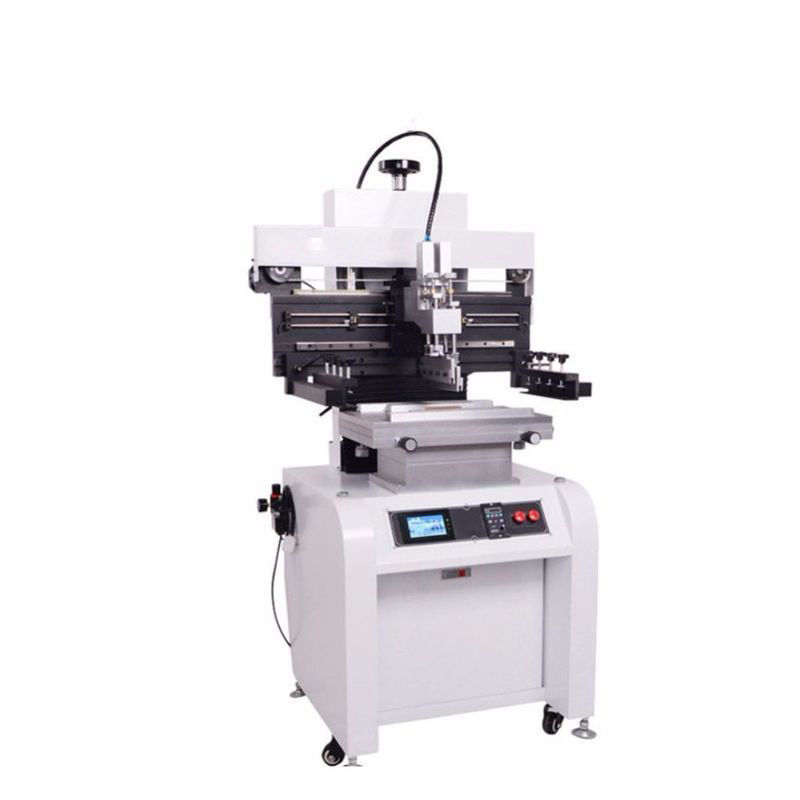

Yarı Otomatik Lehim Pastası Şablon Yazıcı
Ürün tanıtımı:
1. Bıçak yuvası dönüşümünü, baskısını ve yüksek doğruluğu sürmek için hassas kılavuz rayı ve içe aktarma motorunu kullanma.
2. Baskı kazıyıcı 45 derece dönebilir, kolay baskı kalıbı ve silecek temizleme ve değiştirme.
3. Doğru baskı konumunu seçmek için sıyırıcı bloğu bıçaktan önce ve sonra ayarlanabilir.
4. Tek, çift taraflı baskı için sabit oluklu baskı plakası ve PIN ile birlikte, kolay kurulum ve ayarlama.
5. School Edition baskılı (PCB), X, Y, Z ile birlikte bir çelik ağın hareket ettirilmesi için bir yol. Uygun ince ayar.
6. Tek yönlü ve iki yönlü, çeşitli baskı yöntemlerine ayarlanabilir.
7. Çıktı istatistiklerinin üretimini kolaylaştırmak için otomatik sayma fonksiyonu ile.
8. Ayarlanabilir bıçak açısı, çelik bıçak, lastik sıyırıcı uygundur.
9. Ekran koruyucu işlevli dokunmatik ekran, dokunmatik ekran ömrünü korumak için saat ayarlanabilir.
10. Baskı hızı göstergesi ayarlanabilir.
|
teknik parametreler |
|
|
Fonksiyon |
Bu ünite, lehim pastasını PCB kartına yazdırmak için kullanılır |
|
Tablo boyutları yazdırma |
300 × 400 mm (veya özelleştirilmiş) |
|
Çerçeve boyutu |
370 × 470 mm, 420 × 520 mm, 550 × 650 mm |
|
PCB boyutu |
50x50 ~ 300 × 400 mm |
|
PCB kalınlığı |
0,2 - 5,0 mm |
|
Baskı konumu sabit |
PCB Dış veya Pim Konumlandırma |
|
Yatak plakası ince ayarı |
Ön / Arka ± 10mm R / L ± 10mm |
|
Baskı hassasiyeti |
± 0,02 mm |
|
Tekrarlayan hassasiyet |
± 0.05 mm |
|
Minimum boşluk |
0,35 mm |
|
Hava basıncı |
4-6Kgf / Cm2 |
|
Güç kaynağı |
220V 50 / 60Hz 100W |
|
Teknik Özellikler |
||||
|
model numarası
|
HR-1068 |
HR-1068A |
HR-1068B |
HR-1068C |
|
PCB boyutu (L × W) ~ (L × W) mm |
(50x50) ~ (300x400) |
(50x50) ~ (300x600) |
(50x50) ~ (300x1200) |
(50x50) ~ (300x1500) |
|
Çelik hasır boyutu (L × W) mm ~ (L × W) mm |
(370x470 ~ (550x650) |
(370x470) ~ (550x850) |
(370x470 ~ (550x1450) |
(370x470) ~ (550x1750) |
|
Baskı masası boyutları (L × W) mm |
300 × 400 |
300 × 650 |
300 × 1250 |
400 × 1550 |
|
Makine boyutu (L × G × Y) mm |
860 × 760 × 1700 |
1060 × 760 × 1700 |
1660 × 760 × 1700 |
1960 × 760 × 1700 |
|
Ağırlık |
260kg |
300kg |
340kg |
380kg |
