20000cph PCB Alma ve Yerleştirme Makinesi

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	OEM
Sertifika:	CE , ISO

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 ünite
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat ambalaj
Teslim süresi:	15-20 gün
Ödeme koşulları:	L / C, T / T, Western Union, Paypal
Yetenek temini:	100pcs aylık

Şimdi başvurun

Detaylı ürün tanımı

Konumlandırma doğruluğu:	0.02mm	Güç kaynağı:	1.2KW
Maksimum Devre Kartı Alanı:	Çok 1200 x 300 mm	Konum yöntemi:	Görsel konum
Sıkıştırılmış hava:	Makinede vakum havası	Bant besleyici:	8mm, 12mm, 16mm ve 24mm (OPT)
Garanti:	1 yıl	renk:	Beyaz
Tipik Montaj hızı:	20000cph	Maksimum montaj hızı:	28000cph
ağırlık:	750kg	boyut:	2000MM (L) * 930MM (B) * 1450mm (H)
Vurgulamak:	20000cph PCB Alma ve Yerleştirme Makinesi , 20000cph Alma ve Yerleştirme Lehimleme Makinesi , 28000cph PCB Alma ve Yerleştirme Makinesi

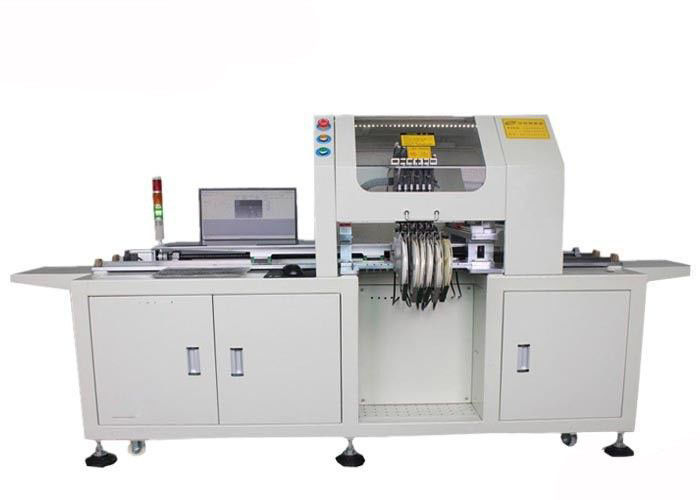

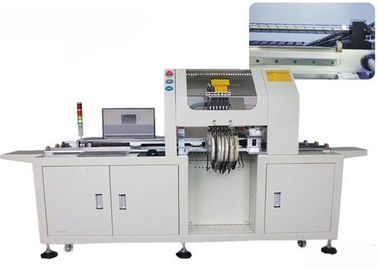

LED Paneller PCB Alma ve Yerleştirme Makinesi

Açıklama:

LED alma ve yerleştirme makinesi, elektronik fabrika için profesyonel, LED yüzey montajı fabrikada montajın hassasiyetini ve verimliliğini artırır.LED Alma ve Yerleştirme Makinesi kararlıdır ve kullanımı kolaydır.

Teknik parametre:

Maksimum devre kartı boyutu	1200 × 300 mm
Maksimum hareket aralığı	X ekseni 1210 mm, Y ekseni 330 mm
Z ekseni maksimum hareket aralığı	10 mm
Tipik Montaj hızı	20000cph
Maksimum montaj hızı	28000cph
Montaj doğruluğu	± 0.05 mm
Konum yöntemi	Görsel pozisyon
Bileşen mevcut	0603 ve üzeri SMD bileşeni ve LED
Program yöntemi	Otomatik veri içe aktarma / video çalışması / klavye girişi
Bant besleyici	8mm, 12mm, 16mm ve 24mm (OPT)
emme ağzı	JKUI emme ağzı504, 505 ve 506
İşletim sistemi	WİNDOWS XP
Sıkıştırılmış hava	Makinede vakumlu hava
Güç kaynağı	220V, 50Hz, 1.2Kw
Ağırlık	750 Kg
Boyut	2000MM (L) * 930MM (W) * 1450MM (H)

Özellikleri:

Platform transmisyonu, platformun yüksek hızlı durağanlığını ve kontrol hassasiyetini sağlayan Japonya orijinal Panasonic servo sürücü ile birlikte ithal doğrusal kılavuz rayı ve kılavuz vidayı kullanır.
X ve Y şaftlarının şanzımanı, yüksek hassasiyet ve yüksek montaj hızı sağlayan Japonya Panasonic servo sürücü ile birlikte ithal edilmiş yüksek hassasiyetli topraklama kurşun vidaları ve doğrusal kılavuz rayları kullanır.
4 set yüksek hızlı montaj kafası aynı anda çalışır.Emme başlıkları, yüksek hassasiyetli dayanıklı yivli miller kullanır.
Kolay operasyonel program, çok daha kullanışlı, otomatik görüş, konum sabitlemeyi daha doğru ve rahat hale getirir.
İsteğe bağlı Çoklu Besleyici, farklı LED montaj türlerini karşılayabilir.
Güçlü yazılım, program koordinatını daha kolay ve daha rahat bir şekilde görüntülemek için sayıları ve resimleri kullanır.
Yazılım, veri sistemini benimser ve uygun ayarlama için farklı PCB türlerini depolar, yeni ürünlerin sonsuza dek kullanması için sadece bir kez programlamaya ihtiyaç duyar.
Platform: Y ekseni, X ekseni manuel olarak hareket ettirilebilir, hız ayarlanabilir, keyfi nokta manueline ulaşabilir, uygun programlama.
LED Pick & Place Machine, ithal vakum algılama sistemini kullanır, malzeme sızıntısını önlemek ve etkili bir şekilde atmak için emmeyi doğru bir şekilde kontrol edebilir.
Dahili negatif basınç sistemi: düşük gürültü, uzun servis ömrü ve sabit vakum basıncı.
Standart ayar: 1 PC, 6 montaj başlığı, 18 nozül.
Opsiyonel: 8mm, 12mm, 16mm 24mm otomatik besleyici, farklı nozullar, endüstriyel pompa, hava kompresörü.
