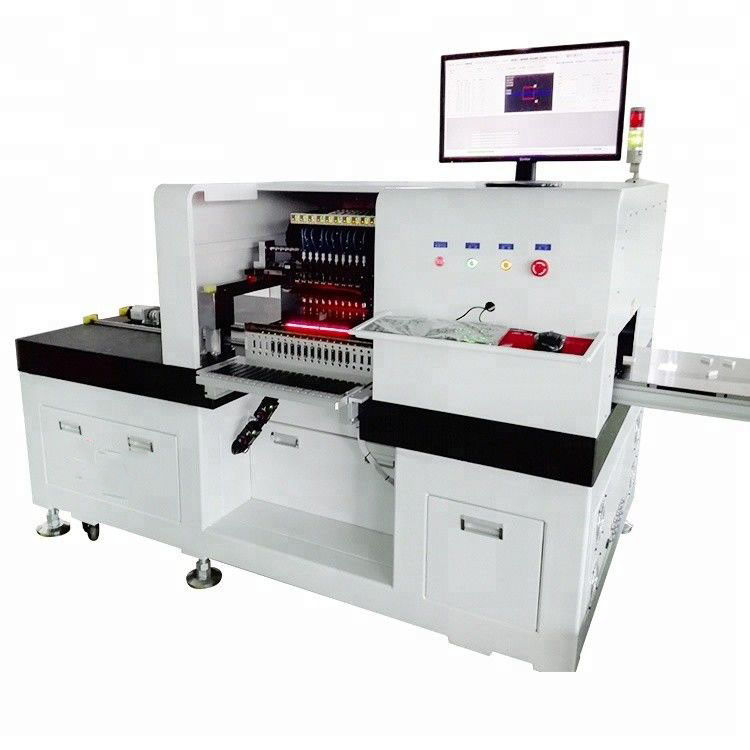

50000CPH Otomatik Alma ve Yerleştirme Makinesi

50000CPH Otomatik Alma ve Yerleştirme Makinesi

Açıklama

1, Montaj: Montaj 0603 - 7272, SMD LED bileşenlerinin tüm özelliklerini karşılayabilir.Tüm düzlemsel LED düzlemine ek olarak, diğer elektronik bileşenler (dirençler, kapasitörler gibi) ve yüksek güçlü LED ve lens üretilebilir.
2, hassas konumlandırma: konumlandırma bloğu, alt tabakayı, kontrpuanın başlangıcını, doğru konumlandırmayı (doğruluk 0,05 mm'den az) konumlandırmanın en uygun yoludur.0-360 derece montaj açısı aralığı, 0,1 derece hassasiyet.Her bir emme nozulu, açıdan bağımsızdır ve LED lambaya ek olarak altı elemanlı tanıma kamerası, geleneksel ampulleri monte edebilir., Ampul lamba, lamba, lamba, tavan lambası, korkuluk tüpü, LED tahrik gücü, bakır lamba serisi vb. serbestçe monte edilmiş.
3, yüksek hassasiyet: X, Y, W ekseni hassas bilyalı vida ve kılavuz ray, Z ekseni 6 set ithal motor sürücü ile donatılmıştır, ekipman hareketinin düzgün koordinasyonunu arttırır, anormal gürültüyü azaltır, hassasiyetini ve hızını büyük ölçüde artırır yama.
4, SMT özellikleri:% 99 LED ürünlerinin mevcut pazarına uygulanabilir platform 1200X310mm; PCB kartı, çeşitli şekillere kelepçesiz yapıştırılabilir, 1.2-1.5 metre uzunluğunda PCB kartı yapıştırılabilir
5, görsel sistem, yüksek hassasiyetli dijital kamera kamera olan görsel programlama yazılımı çevrimiçi programlama, öğeleri ve konumlandırma koordinatlarını manuel olarak girmeye gerek yoktur;Montajın doğruluğunu sağlamak için görsel kamera otomatik tanımlama kullanarak.
6, yazılım arayüzü basit ve zarif, işlevsel ve pratik, görsel yazılım çevrimiçi programlama, yükleme yazılımındaki tüm koordinatları görüntüleyin ve manuel giriş elemanı olmadan yüksek hassasiyetli montaj elde etmek için noktanın koordinatlarının ince ayarını yapın koordinatlar, hızlı ve kullanışlı, basit ve net, birçok LED üreticisinin gerçek ihtiyaçlarıyla birleştirilmiş Ar-Ge tasarımı.
7, YAMAHA Besleyici: makine konfigürasyonu 6 adet 8MM YAMAHA Feida (ayrıca Fuji elektrikli Feida ile isteğe bağlı), uzun servis ömrü, yüksek stabilite, hızlı hız.

Teknik parametreler:

Ürün ana özellikleri:

1. Platform Japon panasonic servo motorunu, ithal yörüngeyi KULLANAR, mobil platformun kararlılığını ve kontrol hassasiyetini sağlar.
2. X, Y ekseni, ithal lineer kılavuz ile panasonic servo sürücüyü benimser, yüksek hassasiyet, yüksek hız, birinci sınıf stabilite yaması sağlar.
3. 4 set yüksek hızlı post açılış çalışmasını aynı anda yapar, ekipman performansını büyük ölçüde artırır.Emme kafasının altında ithal kılavuz rayı, yüksek hassasiyet ve uzun dayanıklılık benimsenir.
4. Kolay anlaşılır grafiksel programlama yolu, büyük ölçüde operasyon kolaylığı, otomatik görsel yardımcı konumlandırma konumlandırma, doğru, kullanışlı.
5. Çeşitli harmanlayıcı seçimi, SMT'nin farklı LED paketleme bileşenlerinin gereksinimini karşılayabilir.
6. Endüstriyel kontrol bilgisayarı + bağımsız özel kontrolör, sistem kararlılığı, basit kullanım, öğrenmesi kolay tarafından kontrol edilir.
7. Güçlü yazılım, sayısal ve grafik ekran kullanan programlama koordinatları, koordinat düzeltme ve değişim uygundur, grafik ekran yaması ilerleme ve bileşenlerinin üretim süreci, sübvansiyon uygundur.
8. Yazılım veritabanı sistemini KULLANIR, farklı PCB programlama türleri depolanabilir, uygun arama, yeni ürünlerin programlanması, yaşam çağrısı yapabilir.
9. Platform, Y ekseni, X ekseni manuel olarak hareket ettirilebilir, serbest hareket hızı ayarı, keyfi noktanın manuel olarak ulaşması, uygun programlama gerçekleştirilebilir.
10. Emme malzemesinin doğru tespiti için ithal negatif basınç algılama sistemi, malzeme sızıntısını etkili bir şekilde önler, çıkarıcı.
11. Yerleşik, düşük gürültü, uzun hizmet ömrü, sabit vakum basıncı olan bir negatif basınç jeneratörü.
12. Standart konfigürasyon: 1 set endüstriyel kontrol bilgisayarı, dört grup açma, emme nozulu 12;
13. İsteğe bağlı: dışarıdan 8 mm, 12 mm, 16 mm ve 24 mm yamaha besleyiciye uyar;Hava kompresörü.
