| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Şart: | Yeni | Garanti Sonrası Servis: | Video teknik desteği, Çevrimiçi destek |
|---|---|---|---|
| Yerel Hizmet Konumu: | Yok | Showroom Bölgesi: | Yok |
| Video giden denetimi: | Sağlanan | Makine Test Raporu: | Sağlanan |
| Pazarlama Türü: | Sıradan Ürün | Temel bileşenlerin garantisi: | 1 yıl |
| Ana bileşenler: | Motor | Satış sonrası servis sağlanan: | Video teknik desteği, Ücretsiz yedek parçalar, Çevrimiçi destek |

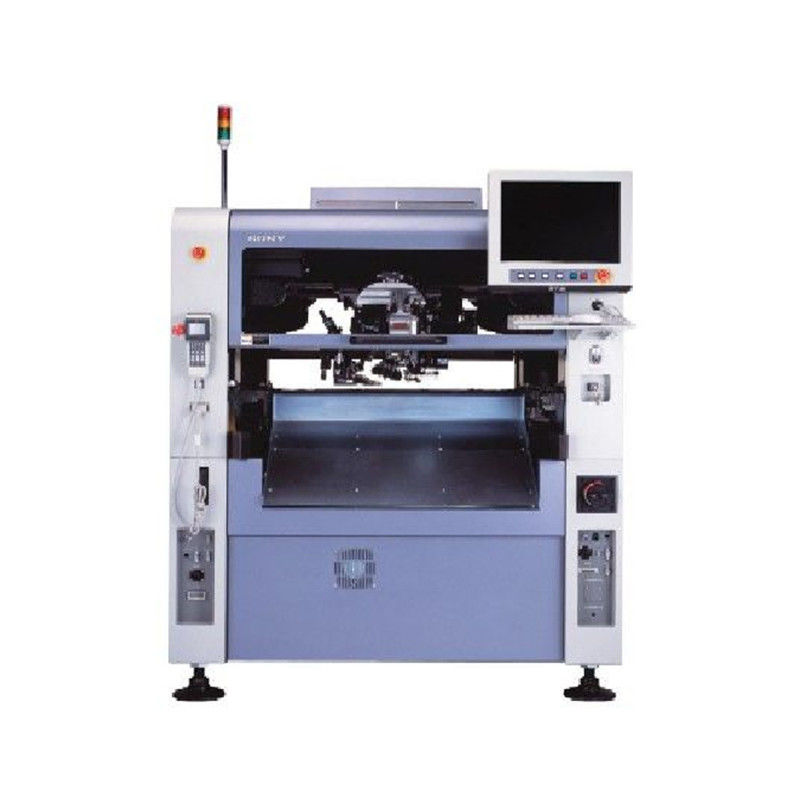

| Ürün adı: | Yüksek hızlı otomatik SMT makinesi | Montaj hızı: | 12000CPH |
| Bileşen boyutu: | 0603-43mm QFP / BGA | PCB boyutu: | 50 * 50-460 * 360 mm |
| Pcb kalınlığı: | 0,5 mm ila 2,6 mm | Güç gerilimi: | AC 3 faz 200V ±% 10, 50 / 60HZ |
| güç: | 2.5-5.0KVA | Hava basıncı: | 0.5-0.7Mpa (5.1 ~ 7.1kgf / cm2) |
| Makine boyutu: | 1200mm (G) * 1700mm (D) * 1545mm (Y) | Makina ağırlığı: | 1730KG |
| Vurgulamak: | 12000CPH SMT Montaj Makinesi,2.6mm SMT Montaj Makinesi,12000CPH smt mounter makinesi |
||
|
Ürün adı
|
Yüksek hızlı otomatik SMT makinesi
|
|
Montaj hızı
|
12000CPH
|
|
Bileşen boyutu
|
0603-43 mm QFP / BGA
|
|
Montaj doğruluğu
|
± 50μm @ μ + 3σ / Çip ； ± 30μm @ μ + 3σ / QFP
|
|
PCB boyutu
|
50 * 50 - 460 * 360 mm
|
|
Görsel sistem
|
Uçuş kamerası + sabit yüksek piksel kamera
|
|
Montaj kafası
|
1 kafa 6 nozul
|
|
Bileşen kalınlığı
|
0402 (01005) -12mm IC (mobil kamera) 6mm-25mm IC (sabit kamera)
|
|
PCB kalınlığı
|
0,5 mm ila 2,6 mm
|
|
Besleyici sayısı
|
48
|
|
Güç gerilimi
|
AC 3 fazlı 200V ±% 10, 50 / 60HZ
|
|
Güç
|
2.5-5.0KVA
|
|
Hava basıncı
|
0.5-0.7Mpa (5.1 ~ 7.1kgf / cm²)
|
|
Makine boyutu
|
1200mm (G) * 1700mm (D) * 1545mm (Y)
|
|
Makina ağırlığı
|
1730kg
|
|
Ortamı kullan
|
Ortam sıcaklığı 15 ℃ ～ 30 ℃
Ortam nemi% 30 ～% 70 (yoğunlaşma yok) |
|
Çalışma gürültüsü
|
35-65dB
|
|
Düzeltme yöntemi
|
Yapay görme sistemi, çok noktalı MARK görüş düzeltmesi
|
|
Sürüş sistemi
|
AC servo, AC motor
|
|
Veri iletimi
|
3,5 inç disket / USB arabirim girişi
|
|
İşletim sistemi
|
Çince, İngilizce, Japonca işletim arayüzü (WINDOWS sistem kontrol platformu)
|
|
Kontrol modu
|
Tam otomatik
|
Ürün Avantajları
1. 4 adet kamera: 2 adet Mark ve 2 adet yüksek hızlı tanıma kamerası, eşzamanlı olarak tanır, etkili bir şekilde montaj hızı ve hassasiyeti sağlar.
2. XY sürücü ithal yüksek hassasiyetli bilyalı vidalı çubuk + ithal ağır hizmet doğrusal kılavuz, hızlı konumlandırma, düşük gürültü, yüksek hassasiyet kullanır.
3. Servo Motor ve Sürücü, hassas doğrusal kılavuz, Vakum jeneratörü, yüksek hassasiyetli nozullar, otomatik besleme entegre sistemi ve yüksek konfigürasyonlu IPC - Yüksek hassasiyet, güçlü stabilite, 24 saat istikrarlı montaj sözü verir.
4, Yeni montaj modu: PCB kartı sabittir ve kafa XYZ ekseni yönünde hareket eder.Yüksek bileşenler takılırken stabilite artırılır.
Referans yapılandırma
1. Kontrol sistemi: endüstriyel bilgisayar + hassas hareket kontrol kartı
2. yazılım sistemi: ETON bağımsız olarak geliştirilen işletim sistemi
3. Hareket motoru: manyetik kaldırma doğrusal motor
4. Nozul düzeni: çeşitli nozul türlerini bağımsız olarak geliştirin
5. Kayar cihaz: hassas vida + doğrusal kılavuz rayı
6. Görsel cihaz: işaret noktası tanıma + bileşen tanıma + yüksek hassasiyetli tanıma
7. Besleyici: hassas elektrikli besleyiciyi benimseyin
