| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Sıkıştırılmış hava: | 0.5-0.6MPa | Konumlandırma doğruluğu: | 0.01mm |
|---|---|---|---|
| besleyiciler: | 46 (Ön 20, arka 26) | Maksimum Montaj Hızı: | 8000CPH |
| Güç kaynağı: | 220V, 50Hz | Z Ekseni Maksimum Hareket Aralığı: | 20mm |
| Ürün ağırlığı: | 450kgs | Ortalama güç: | 600W |
| Maksimum Devre Kartı Alanı: | 480 * 300mm | boyutlar: | 1095 * 1165 * 1400mm |
| Vurgulamak: | 600W PCB Alma ve Yerleştirme Makinesi,600W Alma ve Yerleştirme Lehimleme Makinesi,8000CPH PCB Alma ve Yerleştirme Makinesi |
||

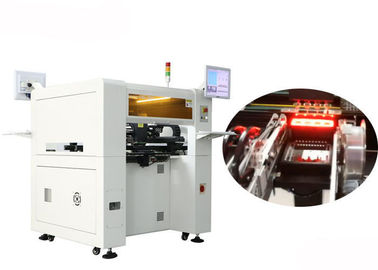

6 Kamera 46 Besleyici Yüksek Hızlı PCB Alma ve Yerleştirme Makinesi
Özellikleri:

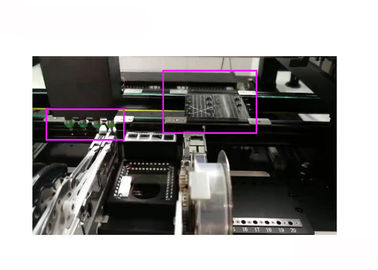

Yüksek Hassasiyet: 6 adet kamera ile donatılmıştır: 1 adet Mark, 1 adet yüksek hassasiyet ve 4 adet yüksek hızlı tanıma kamerası, 0402-5050 bileşenlerini, boncukları, diyotları, transistörleri, SOP'yi, 45 mm * 45 mm aralık pin aralığı ≥ 0.3mm çip QFP-256, BGA vb.
Hızlı Hız: maks.montaj hızı: 8000CPH, ortalama montaj hızı: 6000CPH.
Güçlü Kararlılık: Panasonic Servo Motor ve Sürücü, TBI hassas doğrusal kılavuz, Japonya Vakum üreteci, JUKI yüksek hassasiyetli nozullar, otomatik besleme entegre sistemi ve yüksek konfigürasyonlu IPC - Yüksek hassasiyet, güçlü kararlılık, 24 saat istikrarlı montaj sözü verir.
Yüksek derecede otomasyon: Montajdan sonra kontrol konveyörüne bağlanan hassas iletim kılavuzu, otomatik giriş kartları ve çıkış kartları ile donatılmıştır.İnsan gücüne gerek yok, verimliliği büyük ölçüde artırıyor.
Şartname:
| Besleyici No. | 46 (Ön 20, arka 26) | Ürün ağırlığı | 450 Kg |
| Montaj Başlıkları | 4 (Nozulu değiştirmeye gerek yok) | XYZ Sürücü Kılavuz Rayı | TBI Yüksek hassasiyetli ağır hizmet tipi düz hat kılavuz rayı |
| Ortalama güç | 600 W | ||
| Konumlandırma doğruluğu | 0,01 mm | Hareket Tahrik Sistemi | Panasonic Yüksek Hızlı DPS Sürücüsü |
| Nozul Tamponlama Aralığı | 5.0 mm | İşletim sistemi | Windows XP, Win7 İşletim Sistemini Destekleyin |
| Güç kaynağı | 220V, 50Hz | Bileşen Açısı | 0 ~ 360 °, Hareket halinde senkronize dönüş |
| Sıkıştırılmış hava | 0.5-0.6Mpa | X / Y Çalışma Modu | Akıllı Eğri Hızlandırma ve Yavaşlama Doğrusal Bağlantı |
| Sürüş Motoru | Panasonic Servo Motor | ||
| Tanıma Yöntemi ' | 4 Kafa Eşzamanlı Olarak Tanınır | Yerleştirme Modu | Manuel, Yarı otomatik, Tam otomatik |
| Nozul Vakum Kaynağı | Vakum hasarlı yüksek hızlı açma-kapama vakum üreteci | Kapağı açtığınızda alarm | Hızın düşürülmesi veya servis dışı |
| XY Max Hareket Aralığı | 556 * 680 mm | Ray Kılavuzu Ayarlama Yöntemi | Manuel + Otomatik |
| Maksimum Devre Kartı Alanı | 480 * 300 mm | Kart Giriş Yöntemi | Yükleyiciyi otomatik olarak bağlayın ve PCB iletimini konumlandırın |
| Z Ekseni Maksimum Hareket Aralığı | 20 mm | Görsel ekran | 15 ”endüstriyel kontrol ekran oranı 4: 3, çözünürlük 1024 * 768 |
| Bant Tipi Besleyici | 8/12/16 / 24mm besleyiciler çubuk besleyici | Programlama Modu | Noktadan Noktaya, Görsel Programlama, PCB dosyası koordinatları girişi vb. |
| Maksimum Montaj Hızı | 8000CPH | ||
| Ortalama Montaj Hızı | 6000CPH (Görsel) | Tanıma Kamerası Hayır | 1 İşaret tanıma kamerası, 4 yüksek hız tanıma kamerası, 1 yüksek hassasiyetli tanıma kamerası |
| Boyutlar | 1095 * 1165 * 1400 mm |
Uygulama:
0402,0603,0805,1206, LED lamba boncukları, diyotlar, transistörler, SOT, 45 * 45 mm aralık pimi aralığı ≥ 0,03 mm QFP, BZGA vb. İçin uygundur.
