| Menşe yeri: | Çin |
| Marka adı: | OEM |
| Sertifika: | CE , ISO |
| Min sipariş miktarı: | 1 ünite |
|---|---|
| Fiyat: | Negotiable |
| Ambalaj bilgileri: | Standart ihracat ambalaj |
| Teslim süresi: | 15-20 gün |
| Ödeme koşulları: | L / C, T / T, Western Union, Paypal |
| Yetenek temini: | 100pcs aylık |
| Video giden denetimi: | Sağlanan | Makine Test Raporu: | Sağlanan |
|---|---|---|---|
| Pazarlama Türü: | Sıradan Ürün | Temel bileşenlerin garantisi: | Müsait değil |

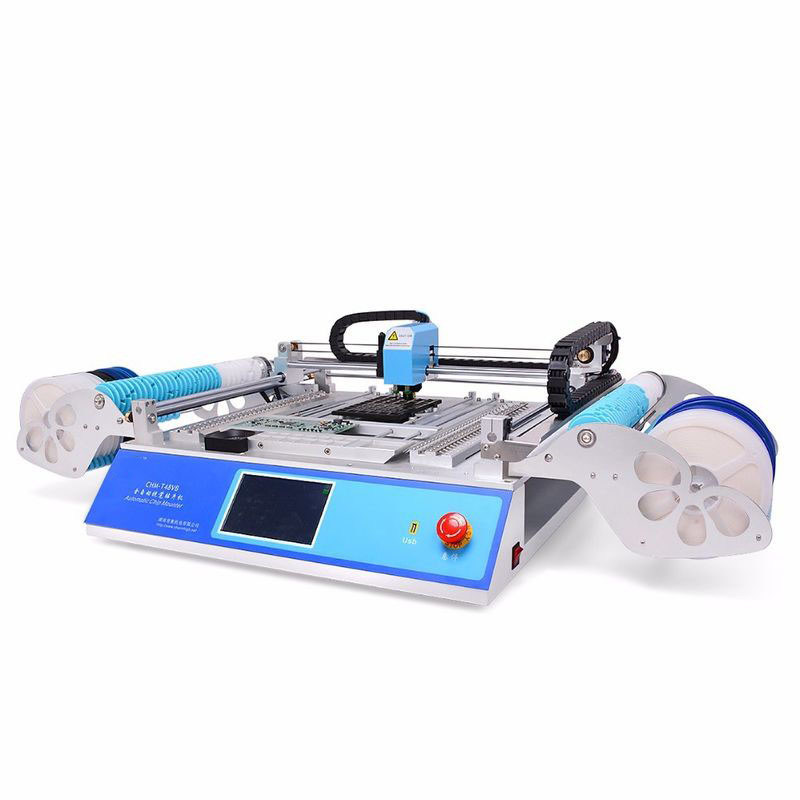

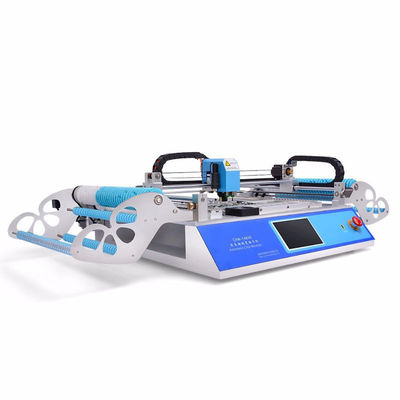

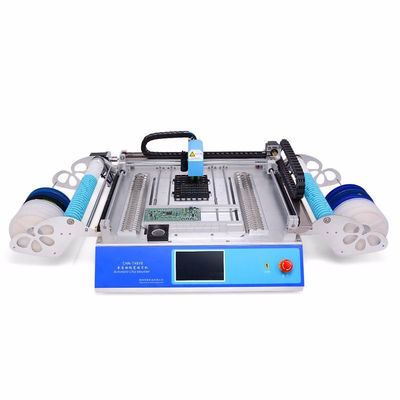

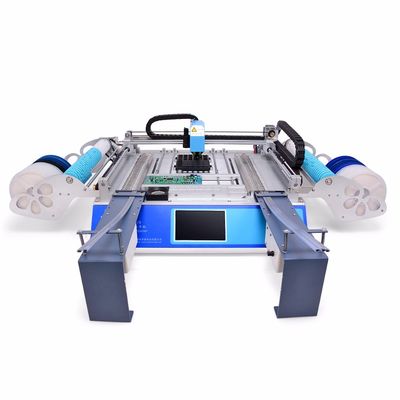

| Ana bileşenler: | Motor, Motor | Ürün adı: | SMT Alma ve Yerleştirme Makinesi |
| Uygulama: | SMT PCB Montaj Üretim Hattı | PCB boyutu: | 450mm (L) * 400 mm (W) |
| Güç kaynağı: | AC220V 50Hz / AC110V 60Hz | paket: | Vakum Paketi |
| Vurgulamak: | 3000cph Masa Üstü Alma ve Yerleştirme Makinesi,5000cph Masa Üstü Alma ve Yerleştirme Makinesi,3000cph Yüzey Montajlı Alma ve Yerleştirme Makinesi |
||
| Parametreler | ||||
| PCB alanı | 10mm * 10mm - 345mm * 355mm | |||
| XYZ Eksen hareketi | 510 mm * 460 mm | |||
| Z ekseni hareket aralığı | 15 mm | |||
| Besleyiciler | Sol 29 adet + sağ 29 adet | |||
| 8mm = 44pcs, 12mm = 8pcs, 16mm = 4pcs, 24mm = 2 adet, | ||||
| Ön IC yığını = 14 adet, kullanıcı tanımlı IC tepsisi | ||||
| Sürüş | Kapalı döngü kontrol step servo sürücü sistemi, asla adım kaybetmeyin | |||
| Hassas | ± 0,015 mm | |||
| Z ekseni kendi kendine dönüş algılama | Evet, nozulların kırılmasını önle | |||
| Çekme pimi kendi kendine dönüş | Evet | |||
| Görüş sistemi | Çift kamera (yukarı ve aşağı kameralar) | |||
| Malzeme algılama yöntemi sızıntısı | Vakum algılama, görme algılama | |||
| Dokunmatik ekran | 7 ”endüstri dokunmatik ekranı | |||
| Ana kart | Bağımsız araştırma endüstrisi ana kurulu | |||
| Sistemi | Gömülü Linux sistemi | |||
| Montaj hızı | 5000cph (görme kapalı);3000cph (vizyon açık) | |||
| Montaj hassasiyeti | ± 0,025 mm | |||
| Bileşenler | 0402-5050, SOP, QFN (bant genişliği: 8MM, 12MM, 16MM, 24MM) | |||
| Makine boyutu | Uzunluk 960 mm * G 705 mm * Y 335 mm | |||
| Vakum pompası | -92KPA (2 adet, yerleşik, sessiz tip) | |||
| Harici hava kaynağı | Gerek yok (makine yerleşik sessiz vakum pompası 2 adet) | |||
| Harici PC | Hayır | |||
| Voltaj | 220V (110V), 50Hz | |||
| Net ağırlık | 68kg | |||
| Brüt ağırlık | 85kg / 116 * 80 * 52cm / 0.62m³ | |||
Özellik
| Görüntü Sistemi Doğruluğu Sağlar | 30 adet Yamaha pnömatik besleyici destekli | |||
| Otomatik düzeltme ofseti | basit ve rahat kullanım | |||
| Çift CCD kameralar, her türlü bileşen ve IC için ofseti otomatik olarak kalibre edebilir (alma konumu ve açısının otomatik düzeltmesi).Yama doğruluğunu sağlamak için IC ise pinlerin görüntüsünü yüksek doğrulukla alan endüstri kamerası. | CHM-T530P4 standart Yamaha pnömatik besleyici ile çalışır, daha kararlı ve daha uzun ömürlüdür.pnömatik besleyiciler, çalışma verimliliğini çok artırabilir.Yamaha titreşim besleyici ile de çalışabilir. | |||
| Kapalı döngü Hareket Kontrol Sistemi | Z Ekseni Algılama | |||
| dört eksenli bağlantı olabilir, daha hızlı ve sorunsuz hareket edebilir.her iki nozul birlikte çalışabilir, artık tek nozul çalışmaz, tek adımı destekler.X, Y ekseni kodlayıcı kurulu, asla adım kaybetmeyin.Esnek S hızlanır ve yavaşlar, yüksek hızlı yerleştirmenin mükemmel çalıştığından emin olun. | Z ekseni algılama işlevi, yerleştirme sırasında yüksekliği ve açıyı kendi kendine kontrol edebilir. | |||
| Makinenin farklı türde bileşenlerle mükemmel şekilde çalıştığından emin olun. | ||||
| 9 çeşit Juki nozulu desteklenir, içindeki mıknatıs, nozulu elle değiştirebilirsiniz, anahtara gerek yok, çok uygun. | ||||
| Endüstri Dokunmatik Ekranı | Otomatik kalibrasyon işaretleme | |||
| görüş sistemi ile daha doğru | ||||
| Makine gömülü Linux işletim sistemini kullanır, Bu sistem güçlü uyumluluk ve güçlü işlev ile kararlı çalışır.Makinenin yerleşik 7 inçlik tam dokunmatik ekranı vardır, harici USB fare de kabul edilir.Çok kolay ve rahat kullanım.Yarım saat içinde hızlı bir başlangıç yapabilirsiniz. | PCB makineye yerleştirildikten sonra, makine işaret noktasını otomatik olarak bulmak, PCB'yi kalibre etmek ve sapmayı önlemek için kamerayı kullanacaktır. | |||
| Ön IC Dökme Malzeme Alanı | Desteklenen IC Tepsisi | |||
| yazılım, 20 kullanıcı tanımlı IC tepsisine izin verir | ||||
| Bazı toplu IC'ler için uygun 11 adet ön toplu IC yığını.daha uygun. | Kullanıcı yazılıma bir veya daha fazla IC tepsisi ekleyebilir, sadece ilk bileşeni ve son bileşeni konumlandırmanız gerekir, ardından makine otomatik olarak sürekli toplama yapabilir. | |||
